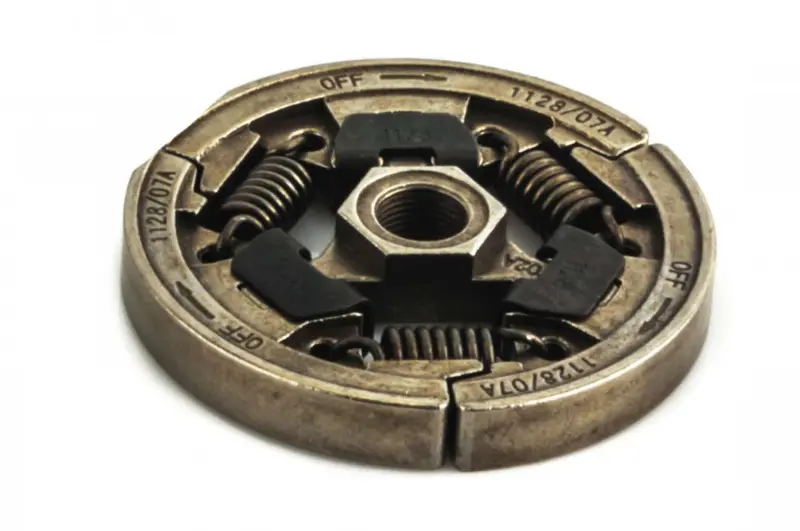

Муфта сцепления для бензопилы Stihl MS 341 / MS 361

Муфта сцепления для бензопилы Stihl MS 341 / MS 361

Муфта сцепления предназначена для ремонта привода бензопил Stihl MS 341 и MS 361. Она устанавливается со стороны ведущей звездочки и передает вращение от двигателя к цепной гарнитуре после набора оборотов. Это рабочий элемент центробежного механизма, от состояния которого зависит стабильное включение привода и передача крутящего момента к цепи под нагрузкой.

Деталь выбирают для замены штатной муфты, если прежний механизм заметно изношен, включает привод с рывками или допускает пробуксовку во время пиления. Поводом для осмотра также служат износ колодок, ослабленные либо поврежденные пружины, следы перегрева и нестабильный запуск цепи. При таких признаках дальнейшую пригодность узла оценивают по фактическому состоянию его элементов, а не только по внешнему виду муфты в сборе.

Конструкция состоит из трех колодок сцепления, трех пружин и центральной резьбовой части, с помощью которой муфта устанавливается на коленчатый вал. Пружины удерживают колодки в исходном положении. После набора двигателем оборотов центробежный механизм взаимодействует с барабаном сцепления, приводит ведущую звездочку и передает движение цепной гарнитуре. Поэтому колодки, пружины, барабан и звездочка должны работать как единый согласованный узел.

Когда требуется замена

Муфта подходит для планового ремонта изношенного сцепления, а также для восстановления штатной работы узла передачи вращения при появлении характерных неисправностей. Если цепь начинает приводиться нестабильно, механизм срабатывает рывками или пробуксовывает под нагрузкой, необходимо осмотреть весь привод. Вместе с муфтой проверьте барабан сцепления, игольчатый подшипник, ведущую звездочку и состояние цепи. Износ любой из этих деталей может влиять на работу установленного механизма, поэтому перед ремонтом важно определить состояние всех сопряженных элементов.

Подбор и установка

Перед покупкой проверьте обозначение бензопилы на шильдике: муфта рассчитана на модели Stihl MS 341 и MS 361. Затем сопоставьте ее со снятой деталью по форме колодок, расположению пружин, центральной резьбовой части и посадочным элементам. Подбирать муфту только по внешнему сходству с механизмами других бензопил не следует: при выборе нужно учитывать модель и конструктивное исполнение заменяемого узла.

Муфта этой серии имеет левую резьбу. Направление резьбы необходимо учитывать как при снятии изношенного механизма, так и при установке новой детали на коленчатый вал. До монтажа осмотрите сопряженные элементы и убедитесь, что их состояние не помешает нормальной работе сцепления. После сборки проверьте барабан, ведущую звездочку и цепь, а затем проконтролируйте корректность включения привода.

Эта муфта применяется именно в приводе цепной пилы и заменяет штатный узел соответствующей модели. Правильное сопоставление со снятой деталью и проверка соседних компонентов позволяют выполнить ремонт обоснованно и восстановить согласованную передачу вращения от двигателя к цепной гарнитуре.
