Тарелка сцепления с ведущей звездочкой для бензопил Goodluck GL4500/5200, с сепаратором, BEST

Назначение и устройство

Тарелка сцепления с ведущей звездочкой для бензопил Goodluck GL4500/5200 передает вращение от сцепления к пильной цепи. При повышении оборотов колодки сцепления прижимаются к внутренней поверхности барабана, а звездочка приводит цепь в движение. Деталь предназначена для замены изношенной или поврежденной тарелки. Обозначение изделия — BEST, в комплект входит сепаратор.

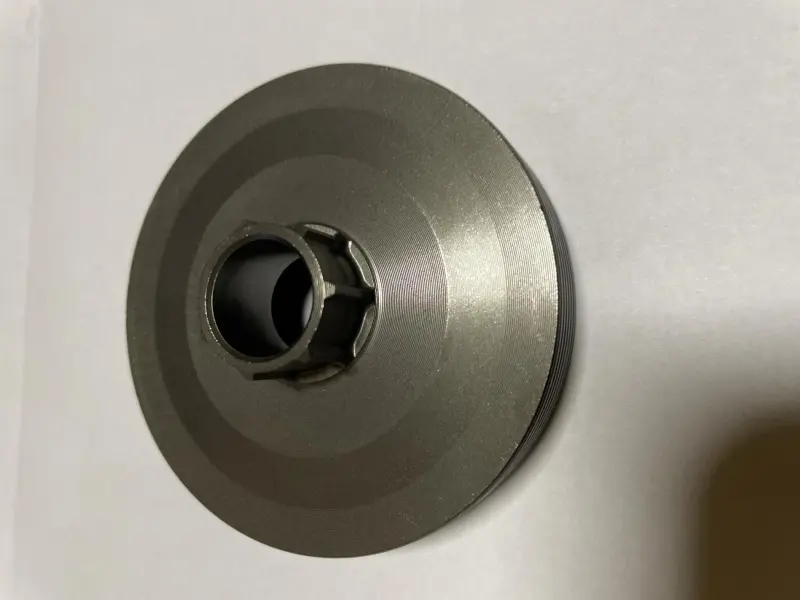

Тарелка имеет круглую форму и выступающую центральную часть с посадочным отверстием. При подборе важны не только внешние очертания: положение звездочки относительно барабана определяет, как цепь проходит к шине. Посадка должна соответствовать валу и сепаратору, а рабочая поверхность барабана — сопрягаться со сцеплением без перекоса и задевания.

Когда нужна замена

Повод осмотреть деталь — рывки цепи, необычный шум со стороны привода, заметный люфт или неравномерное движение при исправной и правильно натянутой цепи. На звездочке проверяют глубину выработки в местах контакта с ведущими звеньями, сколы и изменение профиля зубьев. На тарелке ищут трещины, деформацию и следы перегрева. Эти признаки помогают найти причину неисправности, но сами по себе не исключают износ сцепления или его опоры.

Выработанная звездочка хуже сопрягается с ведущими звеньями и ускоряет их износ. Если поставить новую цепь на сильно изношенный привод, нагрузка будет распределяться неравномерно. Поэтому при замене тарелки оценивают состояние цепи, а при установке новой цепи проверяют звездочку. Перетяжка цепи и загрязнение посадки также создают лишнюю нагрузку на сопряженные детали.

Что сверить при подборе

• Форму, диаметр и глубину снятого барабана, расположение центральной части и способ фиксации.
• Размер посадочного отверстия, посадку сепаратора и состояние поверхности вала.
• Шаг цепи, число зубьев и профиль ведущей звездочки — они должны соответствовать установленной режущей гарнитуре.
• Расположение шайб, втулок и других деталей, задающих положение тарелки на валу.

Сравнивайте деталь со снятым образцом и устройством привода конкретной пилы. Несовпадение посадки может вызвать люфт или заклинивание, а неправильное положение звездочки — увод цепи и боковой износ ведущих звеньев. Подбирать по одному наружному диаметру недостаточно: две тарелки близкого размера могут отличаться глубиной и центральной посадкой.

Особенности установки

Замену выполняют на остывшей пиле с отключенным колпачком свечи. Снимают крышку, шину и цепь, затем освобождают крепление тарелки в порядке, предусмотренном конструкцией пилы. Положение шайб и фиксаторов сохраняют для правильной обратной сборки. Если доступ требует снятия сцепления, направление его резьбы уточняют по инструкции к пиле; усилие наугад может повредить крепление.

После демонтажа очищают посадку, осматривают вал, сепаратор, колодки и пружины сцепления. Поврежденные сопряженные детали заменяют, чтобы новая тарелка не работала с перекосом. Смазку опоры применяют согласно инструкции к пиле, не допуская ее попадания на поверхности трения сцепления. После сборки проверяют фиксацию, свободное вращение при разомкнутом сцеплении и отсутствие задеваний, затем устанавливают гарнитуру и регулируют натяжение цепи.
