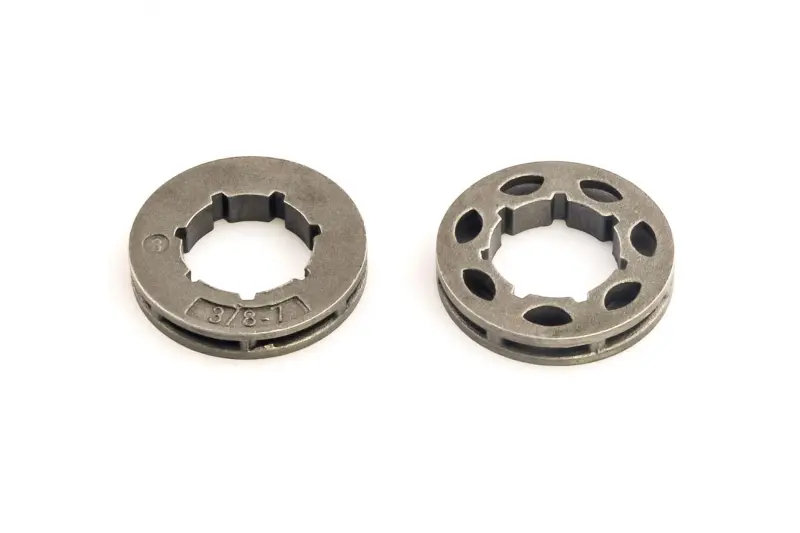

Венец ведущей звезды бензопилы Goodluck GL3800 3/8-7, d=19 мм [D]

Венец ведущей звезды для бензопилы Goodluck GL3800 передаёт вращение от барабана сцепления пильной цепи. Его меняют при выработке поверхностей, с которыми соприкасаются ведущие звенья цепи. Обозначение 3/8-7 означает шаг цепи 3/8 дюйма и семь зубьев. Размер детали указан как d=19 мм. При подборе нужны совпадение шага, числа зубьев и посадки на барабан: одного подходящего наружного вида недостаточно.

Конструкция и работа

Это отдельный кольцевой венец с профильным центральным отверстием. Через внутреннее зацепление он получает вращение от барабана, а наружной рабочей частью ведёт цепь. Такая конструкция позволяет заменить изношенный венец отдельно, если сопряжение барабана осталось исправным. Маркировка 3/8-7 помогает проверить шаг и число зубьев, но не определяет форму посадочного профиля и ширину детали.

Когда требуется замена

Повод осмотреть венец — глубокие следы от ведущих звеньев, неравномерная выработка, сколы или повреждение внутреннего зацепления. Рывки цепи и посторонний шум в зоне привода также требуют проверки, хотя сами по себе ещё не указывают на одну конкретную неисправность. Износ ускоряют чрезмерное натяжение цепи, работа с повреждёнными ведущими звеньями и установка цепи неподходящего шага. Если рабочие поверхности уже сильно выработаны, одной регулировкой натяжения правильное зацепление не восстановить.

Что сверить при подборе

Сопоставьте снятый венец с новым по обозначению шага, количеству зубьев, общей ширине и профилю центрального отверстия. Проверьте размеры посадки, число и форму внутренних выступов, а также соответствие обозначению d=19 мм. Венец должен подходить к сопряжённой части барабана без подгонки. Не выбирайте его только по шагу цепи: при другом числе зубьев изменяется работа привода, а несовпадение внутреннего профиля не позволит правильно установить деталь.

Одновременно осмотрите барабан сцепления, его посадочные поверхности, подшипник и фиксирующие детали. Выработка в сопряжении может сохранять люфт даже после установки нового венца. Проверьте ведущие звенья цепи: повреждённые кромки и сильный износ ухудшают зацепление и ускоряют выработку новой детали. Цепь и венец оценивают вместе; если оба изношены, замена только одной детали оставит изношенную пару в работе.

Особенности установки

Работайте с остановленным и остывшим двигателем, исключив случайный запуск. Ослабьте натяжение, снимите крышку и освободите цепь с шиной в порядке, предусмотренном конструкцией пилы. Затем получите доступ к венцу, сохраняя расположение шайб и фиксаторов. Порядок снятия барабана зависит от устройства сцепления. Посадку очистите от загрязнений и проверьте на повреждения; венец не следует забивать или дорабатывать ради установки.

После сборки проверьте фиксацию деталей, правильное положение ведущих звеньев и натяжение цепи по инструкции к пиле. При отпущенном тормозе цепь должна перемещаться без закусывания. Несоответствие шага, перекос или неправильная посадка вызывают удары в зацеплении и ускоренный износ цепи и привода. Если после сборки остаются заедание, необычный люфт или шум, работу прекращают и проверяют сопряжение деталей.
