Венец ведущей звезды бензопилы .325″, 7 зубьев для Husqvarna 345/350 BEST

Венец ведущей звезды .325″, 7 зубьев

Венец привода BEST предназначен для бензопил Husqvarna 345 и 350. Он передает вращение от барабана сцепления пильной цепи: ведущие звенья входят в зацепление с венцом и протягивают цепь по шине. Это деталь привода, состояние которой влияет на плавность движения цепи и износ ее ведущих звеньев.

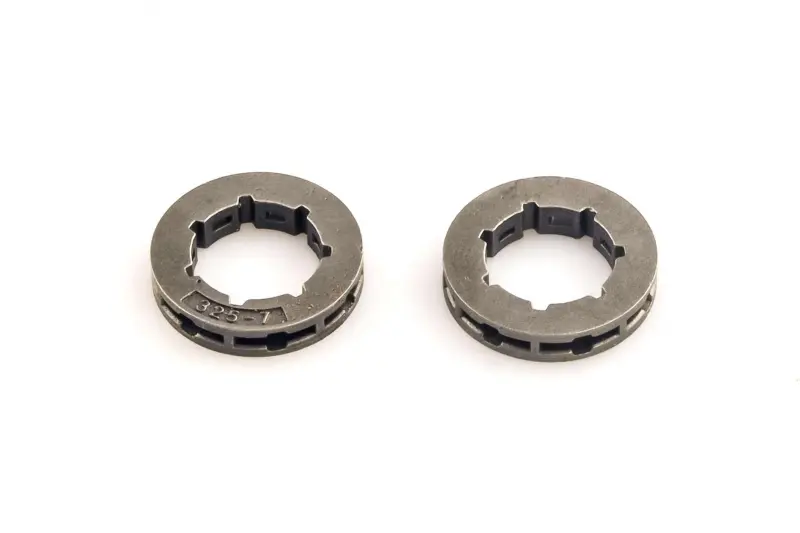

Венец имеет кольцевую форму, профилированное внутреннее отверстие и расположенные по окружности места зацепления с цепью. Внутренний профиль соединяет его с посадочной частью барабана. Маркировка «325-7» обозначает шаг цепи .325 дюйма и 7 зубьев. Шаг должен совпадать с установленной режущей гарнитурой, а посадка — с барабаном сцепления.

Когда нужна замена

Осмотрите поверхности, по которым проходят ведущие звенья. Глубокие канавки, неравномерная выработка, сколы и деформация служат поводом заменить венец. Проверяйте также внутренний профиль: поврежденные грани и увеличившийся люфт в соединении с барабаном требуют внимания к обеим сопрягаемым деталям.

Рывки цепи, необычный шум со стороны привода и быстрое изменение натяжения могут сопровождать износ венца, но сами по себе не указывают только на него. При таких признаках осматривают и ведущие звенья цепи. Установка новой цепи на сильно изношенный венец ускоряет износ мест зацепления; поврежденная старая цепь также может быстро выработать новую деталь.

Что сверить при подборе

Сопоставьте снятый венец с заменой по маркировке, числу зубьев, ширине и форме внутренней посадки. Учитывайте число и расположение выступов, а также размеры посадочного отверстия. Одного совпадения шага недостаточно: венец с другим внутренним профилем не сядет на барабан правильно. Проверяйте именно установленный привод, особенно если барабан раньше меняли.

Убедитесь, что на пиле используется конструкция с отдельным съемным венцом. У барабана с цельной ведущей звездой другой способ замены. Число зубьев тоже сохраняют при обычном восстановлении привода: его изменение меняет соотношение скорости цепи и тягового усилия, поэтому выбирать венец только по подходящему отверстию нельзя.

Особенности установки

Работайте на остывшей пиле с исключенным случайным запуском и используйте перчатки при обращении с цепью. Снимите крышку, шину и цепь, затем откройте доступ к венцу по порядку разборки своей пилы. Сохраняйте расположение шайб и стопорных деталей. Не сбивайте венец ударами и не подгоняйте посадочный профиль, если деталь не устанавливается свободно предусмотренным способом.

После снятия очистите посадку и осмотрите барабан, его подшипник и крепеж. Изношенные сопрягаемые детали заменяют по состоянию: новый венец не устраняет повреждения барабана. Соберите привод с правильным расположением шайб и надежной фиксацией стопора, установите режущую гарнитуру и отрегулируйте натяжение по инструкции пилы. До запуска проверьте свободное перемещение цепи при отпущенном тормозе. Заедание и перекос требуют повторной проверки посадки и сборки.
