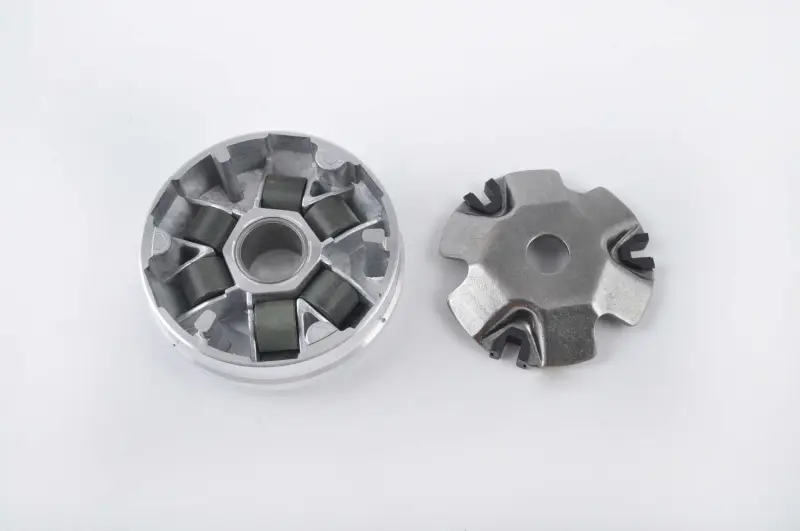

Передній варіатор JH mod:B для GY6 50 4T

Передній варіатор JH mod:B для GY6 50 4T

Передня частина безступінчастої трансмісії призначена для чотиритактних скутерів GY6 50 із двигунами сімейства 139QMA та 139QMB, зокрема з позначеннями 1P39QMA і 1P39QMB. Варіатор установлюється на колінчастому валу та разом із приводним ременем і заднім шківом автоматично змінює передавальне відношення. Завдяки такій схемі скутер рушає й набирає швидкість без ручного перемикання передач.

Як працює варіатор

Усередині рухомої щоки розміщено шість роликів і похилі доріжки. Коли оберти зростають, ролики пересуваються доріжками та притискають рухому щоку до ременя. Відстань між половинами переднього шківа зменшується, ремінь виходить на більший радіус, а передавальне відношення плавно змінюється. Після зниження обертів процес відбувається у зворотному напрямку. Стан доріжок, роликів, напрямних і сполучених поверхонь тому безпосередньо впливає на рівномірність руху щоки та роботу трансмісії.

У виконанні JH mod:B використано компонування з рухомою щокою, рамповою пластиною, трьома напрямними та шістьма роликами. Деталь підходить для ремонту штатної передньої частини варіатора, коли потрібно замінити зношені поверхні та відновити вільне переміщення її деталей. Позначення mod:B необхідно враховувати під час вибору: однакова назва GY6 не виключає відмінностей між версіями приводів, установленими на різних скутерах.

Що перевірити перед замовленням

• Тип двигуна: сумісність заявлена для чотиритактних GY6 50 із кодами 139QMA, 1P39QMA, 139QMB та 1P39QMB.
• Виконання деталі: нова позиція має відповідати варіанту JH mod:B за формою рухомої щоки, рампової пластини та напрямних.
• Посадкові параметри: порівняйте зовнішній діаметр, центральний отвір, висоту корпусу й довжину використовуваної втулки зі знятим варіатором.
• Ролики: перевірте їхній розмір і масу. Ці параметри впливають на момент переміщення щоки, тому довільно переставляти ролики з іншої версії не варто.
• Суміжні деталі: перед складанням оцініть стан втулки, ременя, нерухомої щоки, шайб і кріпильної гайки. Зношення цих компонентів може заважати нормальній роботі нового варіатора.

Коли потрібна заміна

Підставою для ремонту є вироблення або пошкодження роликових доріжок, помітний люфт рухомої щоки, пошкодження поверхні, що контактує з ременем, деформація рампової пластини чи зношення напрямних. Одночасно потрібно оглянути ролики: плоскі ділянки та нерівномірне вироблення заважають їм вільно рухатися доріжками. Такі дефекти можуть супроводжуватися ривками під час розгону, нестабільними обертами або неповною зміною передавального відношення. Перед заміною варто перевірити весь пасовий привод, адже подібні ознаки також виникають через зношення ременя або заднього шківа.

Рекомендації зі встановлення

Монтаж виконують у послідовності, передбаченій настановою для конкретного скутера. Ролики розміщують у відповідних доріжках, рампову пластину встановлюють поверх них, а напрямні повністю вводять у посадкові місця. Під час установлення рухомої щоки потрібно зберегти правильне положення всіх деталей і не допустити випадання або перевертання роликів. Ремінь та поверхні шківів мають залишатися без мастила. Кріплення затягують визначеним виробником моментом із відповідним утримувальним інструментом; ударне затягування без контролю може пошкодити різьбу або порушити посадку.

Після складання перевірте вільне обертання привода, правильне положення ременя та відсутність стороннього контакту всередині кришки трансмісії. Цей варіатор обирають для штатного ремонту скутера GY6 50 4T, але не лише за об’ємом двигуна: найнадійніше зіставити код мотора, виконання mod:B і геометрію знятої деталі.
