Педаль заднього гальма Zongshen/Lifan 125–150 см³

Педаль заднього гальма Zongshen/Lifan 125–150 см³

Ножна педаль призначена для приводу заднього гальма на чотиритактних китайських мотоциклах Lifan LF125, Lifan LF150, Zongshen ZS125 і Zongshen ZS150. Вона сприймає натискання ноги водія та передає зусилля далі на штатний гальмівний привід. Деталь обирають для техніки з робочим об’ємом двигуна 125 або 150 см³, коли потрібно відновити нормальне керування заднім гальмом після деформації, пошкодження чи зношення встановленої педалі.

Призначення та конструкція

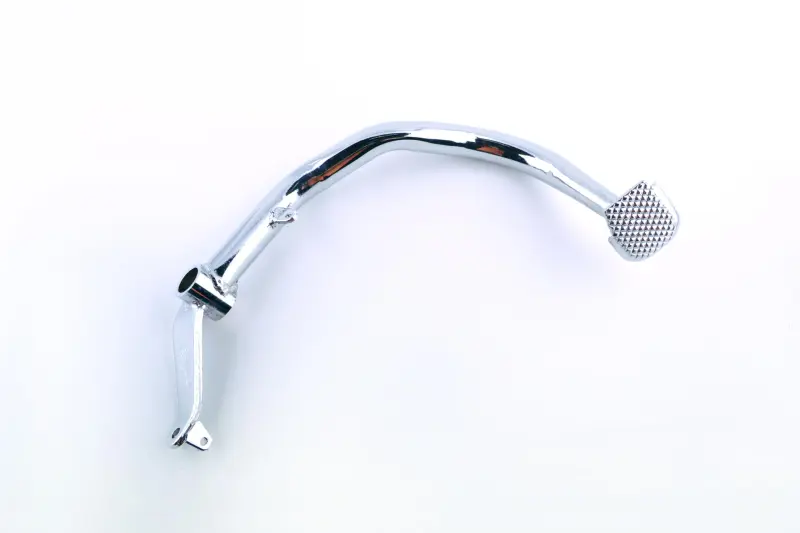

Педаль має форму довгого вигнутого важеля. На одному кінці розташована циліндрична посадкова частина для встановлення у передбачене мотоциклом місце, на іншому — прямокутний майданчик під носок взуття. Поверхня майданчика має виразне рифлення, тому нога отримує чітку точку контакту під час натискання. У нижній частині важеля передбачений монтажний виступ, який бере участь у з’єднанні педалі зі штатними деталями приводу. Зовнішня поверхня деталі світла та блискуча.

Справна педаль повинна вільно рухатися у передбаченому діапазоні, передавати натискання без помітного вигинання та повертатися у вихідне положення разом із механізмом мотоцикла. Заміна доречна, якщо попередній важіль погнутий, має тріщину, пошкодження в зоні посадки або надмірний люфт. Такі дефекти змінюють положення майданчика відносно ноги, збільшують холостий хід і заважають точно дозувати зусилля на заднє гальмо.

Як перевірити сумісність

Позначення 125 і 150 стосуються робочого об’єму двигуна, а не розміру самої педалі. Збіг бренду та об’єму — лише перша частина підбору: у різних років випуску й модифікацій одного сімейства можуть відрізнятися форма важеля, посадка та розташування точки з’єднання з приводом. Найкраще зняти штатну деталь або забезпечити до неї вільний доступ і послідовно порівняти ключові місця.

• Модель мотоцикла: деталь заявлена для Lifan LF125/LF150 і Zongshen ZS125/ZS150.
• Посадкова частина: порівняйте її форму, внутрішній діаметр, робочу довжину та спосіб фіксації зі старою педаллю.
• Геометрія важеля: перевірте загальний вигин, виліт і положення натискного майданчика відносно підніжки.
• З’єднання з приводом: мають збігатися розташування, орієнтація та форма монтажного виступу, до якого приєднуються штатні деталі гальма.
• Вільний простір: на всій траєкторії педаль не повинна торкатися рами, двигуна, випускної системи, підніжки чи інших сусідніх частин.

Порівнюйте педалі повністю, а не лише за зовнішньою подібністю майданчика. Навіть невелика відмінність вигину або точки кріплення змінює положення ноги та хід механізму. Якщо стара деталь вже деформована, орієнтуйтеся також на посадкове місце мотоцикла й розташування штатного приводу, адже погнутий важіль не дає правильного зразка геометрії.

Встановлення та контроль після заміни

Перед монтажем мотоцикл встановлюють стійко та очищають зону кріплення. Посадкове місце, вісь і збережені штатні кріпильні деталі перевіряють на зношення та пошкодження. Нову педаль розміщують без перекосу, фіксують передбаченим для конкретної моделі способом і з’єднують із приводом заднього гальма. Кріплення не повинно затискати важіль і водночас не має залишати виражений поперечний люфт.

Після складання кілька разів натисніть педаль рукою та ногою на нерухомому мотоциклі. Переконайтеся у плавному ході, повному поверненні та відсутності контакту із сусідніми деталями. Далі виставте положення педалі й вільний хід заднього гальма за настановою саме до вашої моделі. Першу перевірку роботи виконуйте на малій швидкості на вільному майданчику. Правильно підібрана та встановлена педаль повертає звичне положення опори для ноги й дає змогу керувати заднім гальмом без зайвого ходу в механізмі.
