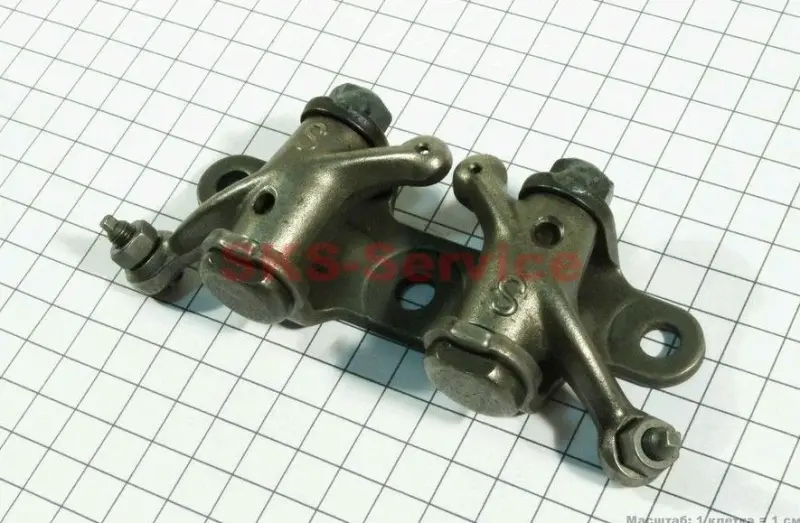

Коромисла клапанів 4T CG 200/250 JING, пара у зборі

Коромисла клапанів 4T CG 200/250 JING

Комплект призначений для ремонту клапанного механізму чотиритактних мотоциклетних двигунів сімейства CG об’ємом 200 і 250 см³. До нього входять два коромисла у зборі — для керування впускним та випускним клапанами. Така деталь потрібна під час відновлення головки циліндра, коли штатні рокери зношені, мають люфт, пошкоджені контактні поверхні або вже не дають змоги стабільно виставити потрібний клапанний зазор.

Призначення та принцип роботи

У двигунах сімейства CG коромисла передають рух до клапанів. Кожне коромисло повертається на своїй опорі: одна його сторона отримує зусилля від приводу газорозподілу, а інша діє на торець відповідного клапана. Від стану цієї пари залежать повнота відкривання клапанів, їх своєчасне закривання та можливість правильно відрегулювати зазори. Справне коромисло має рухатися плавно, без відчутного радіального люфту та заїдання.

Обидва рокери оснащені різьбовими регулювальними гвинтами з контргайками. Така конструкція дає змогу встановити зазор між коромислом і клапаном відповідно до вимог конкретної модифікації двигуна, а потім зафіксувати налаштування контргайкою. Значення зазору не обирають лише за об’ємом мотора: його беруть із сервісних даних саме для встановленого двигуна та повторно перевіряють після затягування.

Коли потрібна заміна

Характерний металевий стукіт у зоні головки циліндра є приводом перевірити клапанні зазори й стан рокерів, проте сам по собі не вказує лише на одну несправність. Під час розбирання оцінюють плавність руху коромисел, люфт на опорах, стан місць контакту з клапанами, різьбу регулювальних гвинтів і контргайок. Заміна доцільна за наявності вираженого вироблення, пошкодженої різьби, заїдання, деформації або неможливості зберегти встановлений зазор. Одночасно перевіряють суміжні деталі приводу клапанів і подавання мастила до механізму, щоб нова пара не працювала разом із пошкодженими компонентами.

Що перевірити під час підбору

• Тип двигуна: комплект розрахований на чотиритактні мотори сімейства CG 200/250, а позначення моделі мотоцикла не замінює перевірку самого двигуна.
• Виконання рокерів: порівняйте форму обох коромисел, розташування опор, регулювальних гвинтів і контактних частин зі знятим комплектом.
• Посадкова геометрія: мають збігатися положення осей, кріпильних ділянок і напрямок роботи кожного коромисла.
• Стан суміжних деталей: перед складанням перевірте опори, привод клапанів, торці клапанів і різьбові з’єднання регулювання.

Деталь застосовується на різних китайських мотоциклах із двигунами архітектури CG, зокрема на окремих моделях Honda CG200/CG250, Lifan, Loncin, Zongshen, Shineray, Viper, Spark та інших марок. Водночас у межах одного об’єму трапляються різні версії головок циліндра, тому остаточний підбір виконують за типом установленого мотора та конструкцією демонтованих коромисел, а не лише за назвою техніки.

Установлення та налаштування

Перед монтажем посадкові поверхні очищають, а тертьові ділянки й опори змащують моторною оливою відповідно до процедури обслуговування двигуна. Коромисла встановлюють у правильному положенні відносно впускного та випускного клапанів, не допускаючи перекосу або тугого переміщення. Після складання поршень виставляють у передбачене сервісною інструкцією положення та регулюють обидва клапанні зазори на холодному двигуні. Під час затягування контргайки регулювальний гвинт утримують від провертання, після чого зазор обов’язково вимірюють ще раз.

Завершальна перевірка передбачає кілька плавних обертів колінчастого вала вручну, контроль вільного руху рокерів і повторну оцінку налаштування. Також оглядають ущільнення знятих кришок та переконуються, що мастильні канали не забруднені. Такий порядок допомагає не лише встановити нову пару JING, а й відновити правильну роботу клапанного механізму без передчасного зношування контактних поверхонь.
