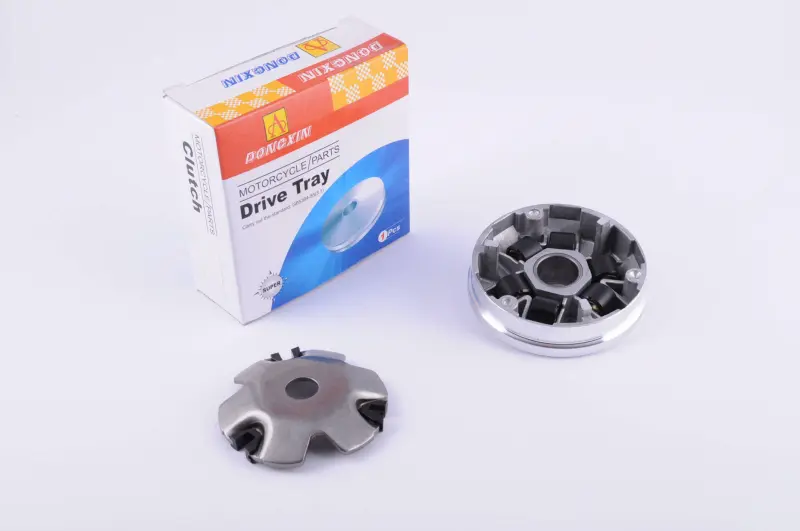

Передній варіатор DONGXIN для GY6 50 4T

Передній варіатор DONGXIN для скутера GY6 50 4T

Передній варіатор призначений для варіаторної трансмісії китайських скутерів із чотиритактними двигунами сімейства GY6 50. Деталь установлюється на колінчастому валу та разом із ременем і заднім шківом забезпечує автоматичну зміну передавального відношення. Завдяки цьому скутер починає рух і набирає швидкість без ручного перемикання передач.

Усередині корпусу передбачено шість похилих доріжок для роликів, а зі зворотного боку встановлюється притискна пластина. Коли оберти зростають, ролики переміщуються доріжками та впливають на рухому частину шківа. Половини шківа зближуються, ремінь переходить на більший робочий діаметр, і передавальне відношення трансмісії змінюється. Після зниження обертів процес відбувається у зворотному напрямку. Стан доріжок, втулки, роликів, напрямних і поверхонь, що контактують із ременем, безпосередньо впливає на рівномірність цього руху.

Сумісність і підбір

Модель розрахована на чотиритактні двигуни GY6 класу 50 см³. Для цієї позиції також зазначені позначення двигунів 139QMA/1P39QMA та 139QMB/1P39QMB. Самої зовнішньої подібності для вибору недостатньо: перед замовленням потрібно визначити точне позначення двигуна й зіставити знятий варіатор із новою деталлю.

• Тип трансмісії: автоматична клинопасова CVT скутера.
• Розташування: передня частина варіаторної передачі, на колінчастому валу.
• Призначення: зміна робочого діаметра ведучого шківа та передавального відношення привода.
• Застосування: китайські скутери GY6 50 із чотиритактним двигуном.
• Конструкція: корпус із шістьма доріжками для роликів і задня притискна пластина.

Під час підбору порівнюють зовнішній діаметр корпусу, посадку на вал, розміри й довжину втулки, конфігурацію притискної пластини, форму напрямних і параметри роликів. Потрібно також врахувати розташування шайб або дистанційних деталей у конкретній трансмісії. Варіатори GY6 50 та GY6 125/150 належать до різних розмірних груп, тому позначення GY6 без класу двигуна не підтверджує сумісність.

Коли потрібна заміна

Перевірка переднього варіатора потрібна при ривках під час розгону, нерівномірній зміні обертів, сторонньому шумі з боку кришки CVT, помітному виробленні доріжок або пошкодженні поверхонь шківа. Подібні ознаки можуть спричиняти також зношені ролики, напрямні, втулка чи ремінь, тому після розбирання оцінюють стан усіх сполучених деталей. Новий корпус не усуне неправильну роботу трансмісії, якщо зношені компоненти встановити назад без перевірки.

Установлення та обслуговування

Перед монтажем очищують внутрішню порожнину кришки CVT і перевіряють, щоб ролики вільно розміщувалися у своїх доріжках, а напрямні притискної пластини були встановлені без перекосу. Під час складання ремінь заглиблюють у задній шків: це допомагає правильно звести передні половини та не затиснути ремінь при затягуванні кріплення. Послідовність шайб, втулок і зовнішніх деталей зберігають відповідно до будови конкретного скутера.

Кріплення варіатора затягують способом і моментом, визначеними сервісною документацією моделі. Після складання шків має обертатися без перекосу, а кришка трансмісії — встановлюватися без контакту з рухомими деталями. Такий підхід дає змогу використовувати передній варіатор DONGXIN як штатну ремонтну деталь для відповідного GY6 50 та відновити нормальну роботу автоматичної передачі.
