Передній варіатор 4T GY6 125/150 з пальцем і повною щокою

Передній варіатор для скутерів 4T GY6 125/150

Передній варіатор призначений для обслуговування безступеневої трансмісії скутерів із чотиритактним двигуном сімейства GY6 об’ємом 125 або 150 см³. Він установлюється на ведучому боці привода та працює разом із ременем і заднім шківом. Коли частота обертання змінюється, ролики переміщують рухому щоку, внаслідок чого ремінь переходить на інший робочий діаметр. Так трансмісія без ручного перемикання добирає передавальне відношення для старту, розгону та руху зі сталою швидкістю.

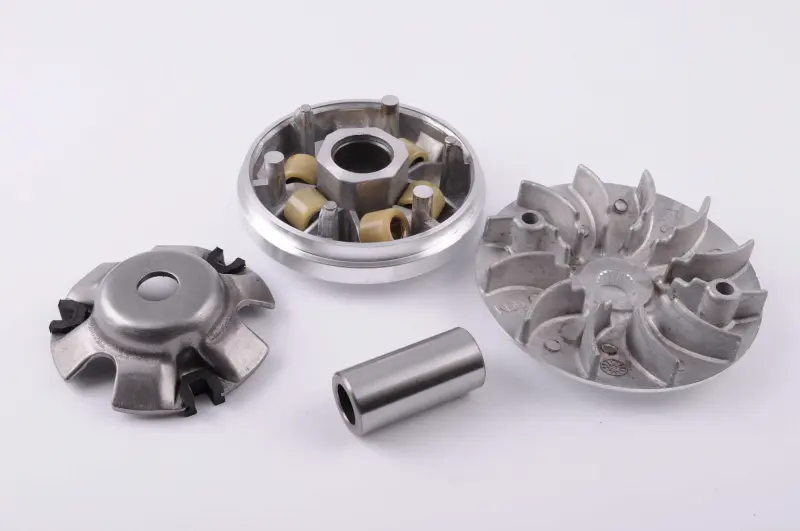

Конструкція включає рухому варіаторну щоку з доріжками для роликів, напрямну пластину зі слайдерами, палець-втулку та зовнішню повну щоку з охолоджувальними лопатями. Така конфігурація розрахована на комплексний ремонт передньої частини варіатора, коли заміни лише роликів або окремої пластини вже недостатньо. Спільна заміна спряжених деталей дає змогу не поєднувати нову поверхню з компонентами, що мають виражене спрацювання.

Коли варіатор потребує заміни

Перевірити привід варто при ривках під час розгону, нестабільній зміні передавального відношення, сторонньому шумі з боку кришки трансмісії або помітному погіршенні реакції на газ. Підставою для заміни також є канавки й задирки на поверхнях контакту з ременем, спрацьовані доріжки роликів, пошкоджена напрямна пластина, люфт пальця або деформація зовнішньої щоки. Остаточне рішення приймають після розбирання, адже подібні прояви можуть бути пов’язані також із ременем, заднім шківом чи зчепленням.

Що перевірити під час підбору

• Тип двигуна: деталь призначена для чотиритактної платформи GY6 125/150; самого збігу об’єму недостатньо, якщо на техніці встановлено інший тип силового агрегату.
• Габарити варіатора: порівняйте діаметр обох щік, загальну посадкову ширину та розміри пальця-втулки зі знятими деталями.
• Посадку на колінчастий вал: мають збігатися внутрішній діаметр, профіль і кількість шліців зовнішньої щоки.
• Ремінь: його ширина та профіль повинні відповідати штатній трансмісії й поверхням шківа.
• Ролики: перед монтажем потрібно уточнити їхній розмір і масу, оскільки ці параметри впливають на режим перемикання варіатора та оберти двигуна під час розгону.

Позначення GY6 охоплює кілька виконань двигунів і трансмісій, тому під час вибору не варто орієнтуватися лише на значення 125/150. Надійний спосіб перевірки — зіставити старий варіатор і зовнішню щоку за діаметром, посадковими місцями, шліцами, довжиною пальця та взаємним розташуванням деталей. Якщо трансмісію раніше ремонтували або налаштовували, параметри фактично встановлених компонентів важливіші за загальні дані моделі скутера.

Установлення та обслуговування

Перед складанням внутрішню порожнину кришки очищають від пилу спрацювання, оглядають ремінь і перевіряють стан заднього шківа. Ролики розміщують у доріжках без перекосу, напрямну пластину встановлюють разом зі справними слайдерами, а палець має вільно та без помітного люфту сполучатися з рухомою щокою. Поверхні щік, що контактують із ременем, залишають чистими й сухими: потрапляння оливи або мастила спричиняє прослизання та погіршує передавання зусилля.

Кріплення варіатора затягують із моментом, установленим виробником конкретного двигуна, застосовуючи відповідний фіксувальний інструмент. Після складання перевіряють вільне положення ременя та правильну послідовність шайб і дистанційних деталей. Це особливо важливо після попереднього ремонту: зайва шайба, неправильно розміщений ролик або неповна посадка зовнішньої щоки можуть порушити роботу привода навіть із новим справним варіатором.

Ця версія підходить для штатного ремонту переднього варіатора GY6 125/150 за умови збігу посадкових параметрів і геометрії демонтованих компонентів. Перед замовленням доцільно безпосередньо порівняти деталі, а під час установлення одночасно оцінити ремінь, кріплення та внутрішню поверхню кришки трансмісії.
