Передній варіатор F-64 для 4T GY6 125/150 із втулкою

Передній варіатор F-64 для скутерів 4T GY6 125/150

Передній варіатор призначений для варіаторної трансмісії чотиритактних скутерів із двигунами сімейства GY6 об’ємом 125 і 150 см³. Він установлюється на ведучому боці привода та працює разом із ременем і заднім шківом. Коли оберти змінюються, ролики рухаються напрямними, рухома щока змінює положення, а ремінь переходить на інший робочий радіус. У такий спосіб трансмісія автоматично змінює передавальне відношення без ручного перемикання передач.

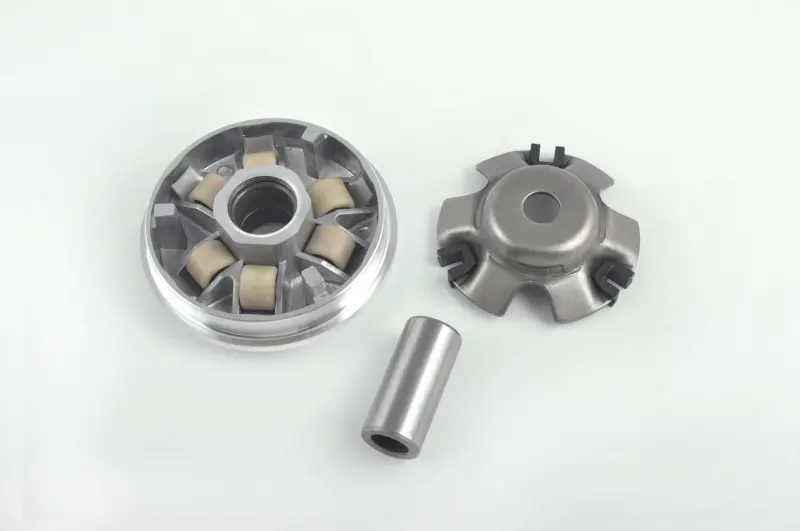

Конструкція позиції F-64 об’єднує рухому щоку із шістьма роликами, задню напрямну пластину та циліндричну втулку, яку в товарній назві також називають пальцем варіатора. Ці деталі діють узгоджено: ролики переміщують щоку, пластина утримує та спрямовує механізм, а втулка формує посадку і забезпечує осьове переміщення рухомої частини. Зовнішня нерухома щока з крильчаткою на представленому зображенні відсутня, тому перед замовленням потрібно врахувати склад позиції та стан інших деталей трансмісії.

Сумісність і підбір

Варіатор розрахований на чотиритактні двигуни GY6 125/150; для цієї позиції заявлена сумісність із сімействами 152QMI/1P52QMI та 157QMJ/1P57QMJ. Самого об’єму двигуна недостатньо, щоб виключити відмінності між модифікаціями скутерів. Для точного підбору визначте модель установленого двигуна та зіставте нову деталь зі знятим варіатором за геометрією, посадкою і конфігурацією.

• Тип двигуна: чотиритактний GY6 об’ємом 125 або 150 см³.
• Призначення: ведуча частина пасової варіаторної трансмісії скутера.
• Конструкція: рухома щока, шість роликів, напрямна пластина та втулка.
• Перед придбанням: порівняйте зовнішній діаметр щоки, довжину й діаметри втулки, посадковий отвір, профіль напрямних і розміри роликів зі знятими деталями.
• Налаштування трансмісії: маса роликів впливає на характер зміни передавального відношення, тому її потрібно звірити зі штатним значенням конкретної моделі.

Якщо старі ролики планується переставити, перевірте їхній розмір і стан. Пласкі ділянки, нерівномірне зношення або помітна різниця між роликами порушують плавність їхнього руху. Також огляньте втулку, отвір під неї, доріжки роликів і поверхню щоки, що контактує з ременем. Нова деталь не усуне сторонній шум або ривки, якщо ремінь, зовнішня щока чи задня частина трансмісії вже мають критичне зношення.

Коли потрібна заміна

Підставою для ремонту є виробіток на доріжках роликів, задирки або пошкодження поверхні шківа, зношення посадки втулки, люфт, биття та ускладнений рух щоки. Зношений механізм може супроводжуватися ривками під час розгону, нестабільним набором швидкості, шумом із кожуха трансмісії або неповним виходом ременя на розрахунковий радіус. Перед заміною доцільно розібрати привод і оцінити всі сполучені деталі, адже стан ременя та обох половин шківа безпосередньо впливає на роботу нового варіатора.

Рекомендації зі встановлення

Монтаж виконують після зняття кришки варіаторної трансмісії. Корпус очищають від пилу та продуктів зношення, ролики правильно розміщують у напрямних, після чого встановлюють пластину і втулку без перекосу. Ремінь та контактні поверхні шківів мають залишатися сухими й чистими: олива або пластичне мастило на них спричиняє прослизання. Під час складання зберігають штатну послідовність шайб і дистанційних деталей, а гайку ведучого шківа затягують моментом, визначеним виробником конкретного скутера. Перед запуском перевіряють вільне розташування ременя та правильну посадку всіх частин на валу.

F-64 підходить для планового відновлення переднього варіатора GY6 125/150 і ремонту після зношення роликових доріжок, щоки або втулки. Ретельне зіставлення розмірів зі знятою деталлю та одночасна перевірка ременя допомагають отримати коректну роботу трансмісії після складання.
