Передній варіатор JH 4T GY6 125/150, палець і повна щока

Передній варіатор JH для скутерів 4T GY6 125/150

Передній варіатор призначений для варіаторної трансмісії скутерів із чотиритактними двигунами сімейства GY6 класу 125/150 см³. Він установлюється на колінчастому валу та разом із ременем і заднім шківом змінює передавальне відношення без ступінчастого перемикання передач. Від стану цієї частини привода залежать характер старту, рівномірність розгону та здатність ременя проходити передбачений діапазон по поверхні шківа.

Конструкція та призначення

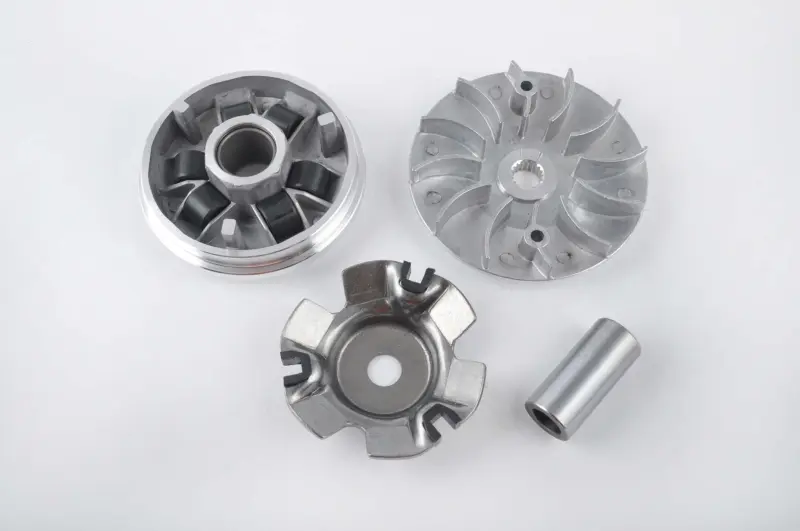

Виконання JH включає корпус рухомої частини переднього шківа, натискну пластину, палець варіатора та повну зовнішню щоку. Палець спрямовує рухому частину під час переміщення, а щоки утворюють пару поверхонь для клинового ременя. На зовнішній щоці розташовані радіальні лопаті. Така конфігурація підходить для ремонту, під час якого потрібно замінити основні спряжені деталі переднього варіатора, а не лише одну зношену поверхню.

Під час роботи ролики рухаються доріжками варіатора та через натискну пластину зміщують рухому щоку. Відстань між щоками зменшується, ремінь виходить на більший робочий діаметр, а передавальне відношення поступово змінюється. Коли оберти знижуються, процес відбувається у зворотному напрямку. Тому вільне переміщення по пальцю, справні доріжки та рівні поверхні контакту з ременем потрібні для правильної роботи трансмісії.

Як перевірити сумісність

Головний орієнтир під час підбору — чотиритактний двигун GY6 класу 125/150 і переднє розташування варіатора. Самого об’єму двигуна недостатньо: у скутерів різних випусків трапляються відмінності деталей CVT. Перед замовленням порівняйте старий комплект за зовнішнім діаметром обох щік, посадковим отвором і шліцами зовнішньої щоки, довжиною та діаметрами пальця, формою натискної пластини, розташуванням напрямних і геометрією роликових доріжок. Також перевірте параметри встановленого ременя та порядок шайб на валу. Якщо хоча б один посадковий розмір відрізняється, деталь не варто встановлювати без додаткової перевірки.

Заміна потрібна за наявності виражених канавок на поверхнях щік, задирок або нерівномірного зношення доріжок, люфту рухомої частини на пальці, пошкодження натискної пластини чи деформації зовнішньої щоки. Такі ознаки можуть супроводжуватися ривками під час розгону, стороннім шумом, нестабільним виходом ременя по шківу або погіршенням реакції скутера на газ. Перед ремонтом доцільно оцінити весь передній шків у зборі, адже нова деталь у поєднанні з дуже зношеними спряженими компонентами не усуне причину неправильного руху ременя.

Рекомендації щодо встановлення

Під час розбирання збережіть послідовність втулок і шайб, після чого очистьте порожнину варіаторної передачі від пилу та продуктів зношення. Одночасно огляньте ремінь, ролики й напрямні натискної пластини: ролики мають бути без пласких ділянок і пошкоджень, а напрямні — утримувати пластину без перекосу. Ці деталі підбирають за параметрами штатного варіатора та станом установленого привода.

Під час складання ролики розміщують у правильному положенні, натискну пластину встановлюють із напрямними, а зібрану рухому частину утримують до посадки на вал, щоб внутрішні деталі не змістилися. Палець має рухатися у спряженні без заїдань. Ремінь перед затягуванням гайки потрібно опустити між половинами заднього шківа, щоб він не був затиснутий між передніми щоками. Зовнішня щока повинна повністю сісти на шліци, а кріплення затягують із моментом, зазначеним у сервісній документації конкретного скутера.

Цей варіатор обирають для штатного ремонту передньої частини CVT на GY6 125/150, коли потрібні корпус варіатора, палець, натискна пластина та повна зовнішня щока одного виконання. Точне порівняння посадок зі знятим комплектом допомагає відновити правильне переміщення ременя й уникнути повторного розбирання трансмісії.
