Автоматичний вимикач бензогенератора Calicanh-L1, 5 А, 125/250 В AC

Автоматичний вимикач Calicanh-L1 для бензогенератора

Однополюсний тепловий вимикач призначений для захисту внутрішньої лінії обладнання від перевантаження за струмом. Версія на 5 А автоматично розмикає підключення, коли струм перевищує допустиме значення, а після усунення причини спрацювання повертається у початковий стан натисканням червоної кнопки. Такий принцип зручний під час ремонту панелі бензогенератора: одноразову плавку вставку після кожного спрацювання замінювати не потрібно.

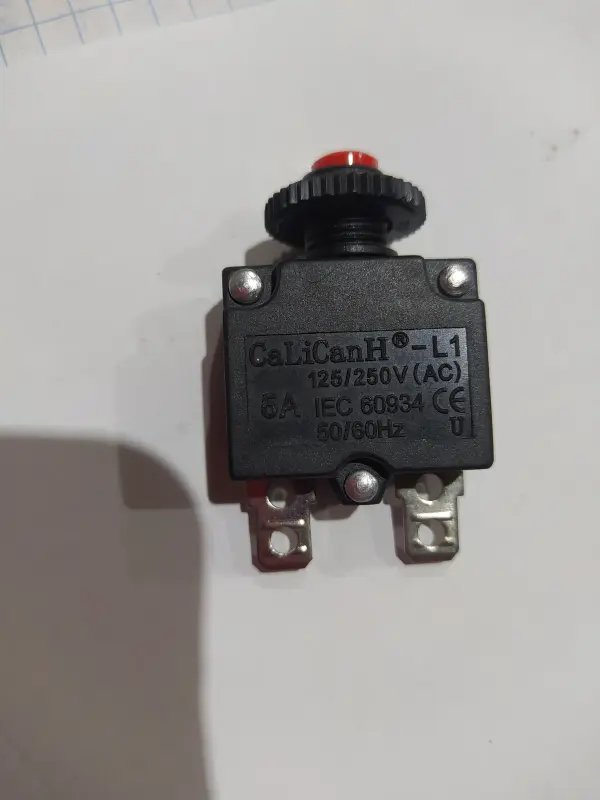

На корпусі зазначені модель Calicanh-L1, номінальний струм 5 А, напруга 125/250 В змінного струму та частота 50/60 Гц. Також присутнє позначення IEC 60934 — стандарту для автоматичних вимикачів, які встановлюються всередині обладнання. Деталь має два плоскі ножові виводи та різьбову втулку з притискною гайкою для монтажу на панелі. Кнопка повернення залишається доступною із зовнішнього боку, а контакти розміщуються всередині корпуса генератора.

Що перевірити під час добору

• Номінальний струм: установлюйте вимикач на 5 А лише замість деталі з таким самим номіналом. Використання версії з більшим струмом змінює умови спрацювання і не має застосовуватися як спосіб усунути повторне вимкнення.
• Робоча напруга: ця модифікація розрахована на 125/250 В AC за частоти 50/60 Гц. Позначення 230W із початкової назви не є характеристикою корпуса, тому його не слід використовувати для добору.
• Кількість полюсів: Calicanh-L1 є однополюсним пристроєм із двома контактними виводами. Схема підключення демонтованої деталі має відповідати такій конфігурації.
• Монтаж на панелі: порівняйте діаметр різьбової частини, допустиму товщину панелі, глибину вільного простору та положення кнопки. Точні монтажні розміри цієї позиції не заявлені, тому їх потрібно зіставити зі знятим вимикачем.
• Підключення: перевірте ширину плоских виводів і тип наконечників штатної проводки. Клеми мають надягатися щільно, без люфту, перекосу та пошкодження ізоляції.
• Спосіб повернення: після автоматичного вимкнення модель потребує ручного натискання кнопки. Вона підходить замість виконання з таким самим принципом дії, але не замінює автоматично відновлювану модифікацію без додаткової перевірки схеми.

Практичні переваги

• Теплове спрацювання розмикає захищену лінію під час перевантаження, обмежуючи тривалий вплив струму понад номінальні 5 А.
• Ручне кнопкове повернення дає змогу відновити роботу після усунення причини вимкнення без установлення нової плавкої вставки.
• Різьбова втулка з гайкою забезпечує фіксацію деталі на панелі та зберігає доступ до кнопки із зовнішнього боку корпуса генератора.
• Два ножові виводи дають змогу під’єднати штатні дроти з відповідними плоскими наконечниками без зміни принципової схеми.

Заміна та експлуатація

Перед установленням генератор зупиняють, від’єднують від споживачів і унеможливлюють випадковий запуск. Дроти переносять відповідно до схеми знятої деталі, не змінюючи їх призначення. Після монтажу перевіряють надійність притискної гайки, посадку кожної клеми та відсутність контакту струмопровідних частин із панеллю. Якщо пристрій спрацьовує повторно, спочатку знаходять причину перевантаження або несправність під’єднаного обладнання; багаторазове натискання кнопки не усуває джерело підвищеного струму.

Calicanh-L1 на 5 А підходить для ремонту бензогенератора, у панелі якого передбачені однополюсний тепловий вимикач із ручним кнопковим поверненням, два ножові підключення та відповідне різьбове кріплення. Для впевненого вибору зіставте написи 5A, 125/250V AC і 50/60Hz, форму корпуса, монтажне місце та розташування виводів зі старою деталлю. За відсутності схеми або досвіду роботи з генераторним обладнанням установлення варто доручити кваліфікованому фахівцеві.
