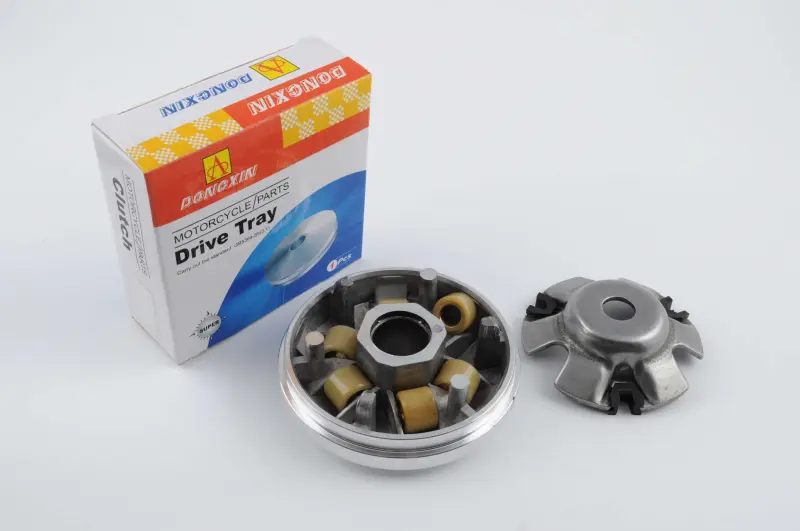

Передній варіатор DONGXIN для 4T GY6 125

Передній варіатор DONGXIN для скутера 4T GY6 125

Передній варіатор призначений для ремонту безступеневої трансмісії скутера з чотиритактним двигуном сімейства GY6 класу 125 см³. Він установлюється на колінчастому валу та працює разом із приводним ременем, нерухомою щокою переднього шківа і заднім веденим шківом. Від стану цього механізму залежать початок руху, зміна передавального відношення під час розгону та відповідність обертів двигуна поточному навантаженню.

Під час обертання ролики переміщуються внутрішніми доріжками під дією відцентрової сили. Через напрямну пластину вони зміщують рухому щоку, внаслідок чого ремінь переходить на інший радіус переднього шківа. Так трансмісія без ступінчастого перемикання змінює режим старту на рух із вищою швидкістю. Рівні доріжки, вільне переміщення деталей і правильно підібрані ролики потрібні для послідовного перебігу цього процесу без ривків та затримок.

Конструкція та призначення

Представлений комплект містить металеві частини переднього варіатора і шість роликів. Деталі утворюють механізм, який спрямовує ролики та змінює положення рухомої щоки. Варіатор DONGXIN розрахований на штатний ремонт трансмісії 4T GY6 125; він не заявлений як тюнінгова деталь зі зміненими швидкісними характеристиками.

Заміна може знадобитися через вироблення роликових доріжок, появу пласких ділянок на роликах, пошкодження поверхонь, що контактують із ременем, деформацію, відчутний люфт або биття. Можливими ознаками несправності є нерівномірний розгін, ривки під час зміни швидкості, сторонній шум із кожуха трансмісії або невідповідність між обертами та прискоренням. Такі прояви потребують перевірки всього привода: подібні симптоми також можуть спричиняти зношений ремінь, нерухома щока чи деталі заднього шківа.

Що перевірити перед вибором

• Тип двигуна: позначення GY6, чотиритактне виконання та клас 125 мають відповідати встановленому мотору.
• Посадка на вал: порівняйте центральний отвір, профіль з’єднання і глибину посадки зі знятою деталлю.
• Геометрія шківа: зіставте зовнішній діаметр, ширину, кут поверхні під ремінь і положення рухомої щоки.
• Суміжні деталі: перевірте розміри втулки, роликів і напрямної пластини, а також відповідність установленому ременю.
• Порядок складання: урахуйте розташування шайб, втулки та інших деталей саме на вашому скутері.

Позначення GY6 застосовується для кількох виконань двигунів і саме по собі не замінює перевірку розмірів. Оптимальний спосіб добору — звірити код двигуна та основні посадкові параметри з демонтованим варіатором. Це особливо важливо, якщо трансмісію ремонтували раніше й на скутері могли встановити деталі іншого виконання.

Установлення та контроль після ремонту

Перед монтажем слід оглянути приводний ремінь, втулку, нерухому щоку, різьбу та посадкову частину колінчастого вала. Ролики мають лежати у своїх доріжках без перекосу, а деталі — складатися в послідовності, передбаченій для конкретного двигуна. Поверхні шківа, що контактують із ременем, залишають чистими й сухими: потрапляння оливи або пластичного мастила погіршує зчеплення ременя.

Гайку варіатора затягують способом і моментом, зазначеними в сервісній документації скутера, утримуючи шків відповідним інструментом. До встановлення кришки корисно прокрутити механізм і переконатися, що ремінь розташований правильно, а деталі не затиснуті та не перекошені. Після складання роботу трансмісії спочатку перевіряють без різкого навантаження. Правильний добір і акуратне встановлення дають змогу відновити передбачену зміну передавального відношення та прогнозований розгін скутера.
