Задній варіатор DONGXIN Yamaha JOG 90 / 2T Stels 50, тюнінг

Задній варіатор DONGXIN для Yamaha JOG 90 і 2T Stels 50

Тюнінговий задній варіатор призначений для обслуговування та доопрацювання клинопасової трансмісії сумісних двотактних скутерів. Деталь установлюється в задній частині варіаторної передачі, працює разом із приводним пасом і зчепленням та бере участь у передаванні крутного моменту на трансмісію. Модель розрахована на Yamaha JOG 90, зокрема модифікацію Jog 90 3WF (CY90), а також на зазначені в застосовності двотактні скутери Stels 50.

Призначення та будова

Задній варіатор утворює ведену частину скутерної CVT-трансмісії. Пас проходить між робочими поверхнями шківа та під час руху змінює свій робочий радіус. Завдяки цьому передавальне відношення змінюється без ступеневого перемикання передач. Вузол взаємодіє зі зчепленням: варіатор приймає зусилля від паса, а зчеплення передає його далі після набору потрібних обертів.

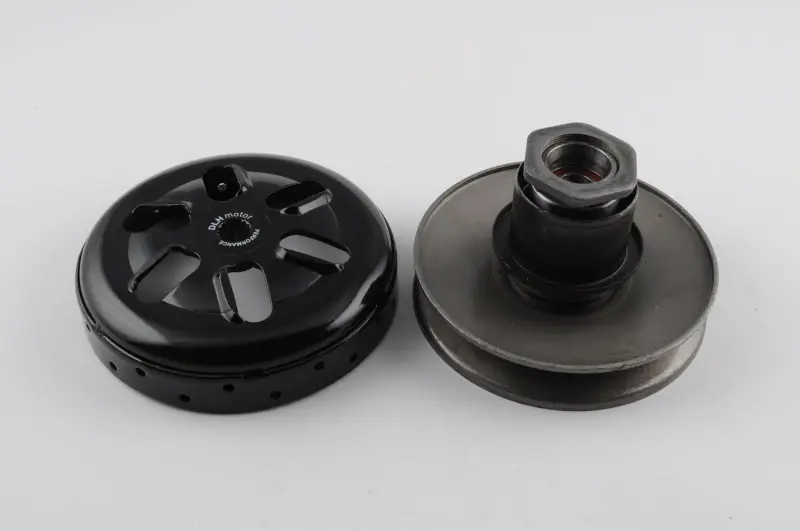

До комплекту входять зібрана задня частина зі шківом та окремий дзвін зчеплення. Така конфігурація підходить для комплексної заміни деталей у задній частині трансмісії, коли обслуговування окремих компонентів уже недоцільне або скутер готують до встановлення тюнінгової версії. Чорний перфорований дзвін має вентиляційні отвори по колу, а на його лицьовій частині передбачені прорізи. Позначення «тюнінг» стосується виконання товару, проте саме по собі не визначає конкретного приросту швидкості, потужності чи динаміки: результат роботи трансмісії залежить від узгодженості всіх установлених компонентів.

Коли потрібна заміна

Перевірка заднього варіатора актуальна у разі появи стороннього шуму з боку кожуха трансмісії, ривків під час старту, помітного люфту, перекосу паса або нерівномірної роботи приводу. Підставою для обслуговування також є пошкодження робочих поверхонь шківа, деформація дзвона, зношене посадкове місце чи сліди ненормального контакту паса. Перед придбанням варто визначити джерело несправності: подібні прояви можуть бути пов’язані не лише з варіатором, а й із пасом, зчепленням, підшипниками або іншими деталями приводу.

Що звірити під час підбору

• Модель і модифікацію скутера: товар заявлений для Yamaha JOG 90, Jog 90 3WF (CY90) та двотактних Stels 50.
• Тип двигуна: застосовність стосується двотактної техніки; самої назви сімейства скутера без перевірки двигуна недостатньо.
• Геометрію старого вузла: порівняйте зовнішні розміри шківа й дзвона, ширину зони під пас, висоту зібраної деталі та розташування посадкових поверхонь.
• Посадку на вал: потрібно зіставити діаметр, профіль і кількість шліців, глибину посадки, різьбу та використане кріплення.
• Суміжні компоненти: пас і деталі зчеплення мають відповідати вибраній конфігурації трансмісії та не мати критичного зносу.

Рекомендації зі встановлення

Монтаж виконують після зняття кришки варіаторного відсіку й очищення посадкової зони від пилу та продуктів зносу. До складання перевіряють вал, пас, поверхні шківа і стан деталей зчеплення. Вузол має встановлюватися без перекосу та примусового припасування; кріплення затягують способом і моментом, передбаченими для конкретної моделі скутера. Потрапляння мастила на робочі поверхні паса, шківа або дзвона неприпустиме, адже це порушує нормальне зчеплення контактних деталей.

Після встановлення слід вручну перевірити вільне обертання, правильність розташування паса та відсутність контакту з кришкою. Перший запуск проводять із контролем сторонніх звуків і вібрації. Точне зіставлення модифікації двигуна, посадки та розмірів старого варіатора допомагає вибрати придатну деталь і уникнути несумісності під час складання.
