Задній тюнінговий варіатор DLH для 4T GY6 125/150 без пружин і колодок

Задній тюнінговий варіатор DLH для GY6 125/150

Задній варіатор призначений для пасової безступеневої трансмісії чотиритактних скутерів сімейства GY6 з об’ємом двигуна 125 або 150 см³. Він працює як ведений шків CVT: взаємодіє з приводним пасом і механізмом відцентрового зчеплення, беручи участь в автоматичній зміні передавального відношення. Деталь підходить для ремонту трансмісії, заміни зношеного заднього шківа або складання індивідуально налаштованого варіаторного комплекту.

Призначення та виконання

У пасовій трансмісії передній і задній шківи узгоджено змінюють робочий діаметр. Коли пас переміщується між щоками, змінюється передавальне відношення між двигуном і заднім приводом. Стан поверхонь заднього шківа, його рухливість і правильність складання тому безпосередньо впливають на роботу паса та зчеплення.

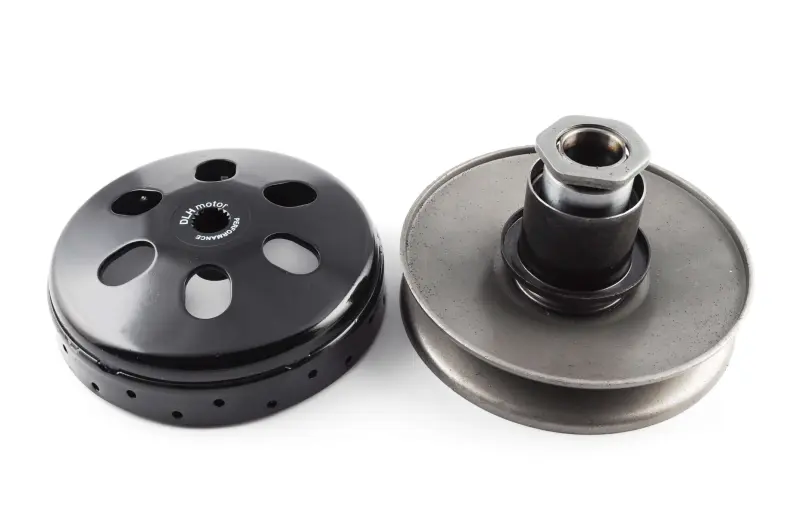

Це тюнінгове виконання DLH для платформи 4T GY6 125/150. Вузол представлений заднім шківом і дзвоном зчеплення. Пружина веденого шківа, пружини зчеплення та фрикційні колодки у складі відсутні. Така конфігурація зручна для індивідуального складання, коли відповідні компоненти вже є або добираються окремо під потрібне налаштування трансмісії. Позначення «тюнінг» не визначає конкретних обертів спрацьовування: підсумкова поведінка скутера залежить також від установленої пружини, колодок, паса, переднього варіатора та його роликів.

Що перевірити під час добору

• Тип двигуна: деталь розрахована на чотиритактну платформу GY6 125/150; однаковий робочий об’єм сам по собі не підтверджує сумісності з іншою конструкцією мотора.
• Розміри старого механізму: порівняйте зовнішні та посадкові розміри заднього шківа і дзвона зчеплення з демонтованими деталями.
• З’єднання з валом: мають збігатися форма, розміри посадки та розташування кріпильних деталей.
• Суміжні компоненти: заздалегідь перевірте відповідність паса, пружини, основи зчеплення та колодок обраному задньому шківу.
• Вільний простір під кришкою CVT: після складання деталі не повинні торкатися кришки або сусідніх компонентів.

Назви моделі скутера не завжди достатньо для вибору: одна серія може випускатися з різними двигунами та варіантами трансмісії. Надійніше звіряти код сімейства двигуна, конструкцію знятого механізму й фактичні розміри. Якщо старі пружини або колодки мають сліди перегрівання, деформацію чи виражене зношення, їхній стан потрібно оцінити до повторного встановлення.

Установлення та обслуговування

Монтаж виконують після зняття кришки варіаторного відсіку, дзвона зчеплення, паса та старого веденого шківа. Пружина заднього шківа перебуває під стисканням, тому для розбирання і складання застосовують пристрій для стискання пружини. Кріплення затягують із моментом, зазначеним у сервісній документації конкретного скутера. За відсутності відповідного інструмента й досвіду роботу варто доручити майстру зі скутерних трансмісій.

Перед складанням перевіряють пас на тріщини та надмірне зношення, а деталі веденого шківа — на пошкодження, люфт, стан напрямних пазів, роликів, ущільнень і підшипників. Робочі поверхні щік та пас мають залишатися чистими, без оливи й пластичного мастила: забруднення цих зон спричиняє прослизання. Мастильний матеріал наносять лише в передбачених конструкцією місцях, видаляючи надлишок перед остаточним складанням.

Після монтажу необхідно переконатися, що шків рухається без заїдань, пас розташований правильно, а дзвін зчеплення обертається без торкання та ненормального люфту. Такий підхід дає змогу використовувати задній варіатор DLH як основу для акуратного ремонту або індивідуального налаштування CVT GY6 125/150 без повторного придбання вже наявних пружин і колодок.
