Сепаратор (голчастий підшипник) 12×15×14 тарілки зчеплення Goodluck MECH

Сепаратор 12×15×14 тарілки зчеплення Goodluck MECH

Голчастий підшипник слугує опорою барабана, який у товарних назвах також називають тарілкою зчеплення бензопили. Він установлюється між валом і посадковим отвором барабана, підтримує його співвісне положення та дає деталі змогу обертатися з меншим тертям. Розмір 12×15×14 мм визначає три основні посадкові параметри: внутрішній діаметр 12 мм, зовнішній діаметр 15 мм і ширину 14 мм.

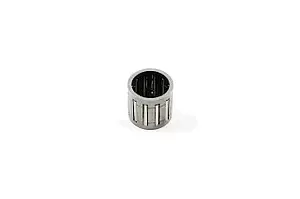

Конструкція має вигляд циліндричного сепаратора з рядом голчастих роликів. Така форма розрахована на обмежений простір усередині приводу: ролики розміщені по колу та працюють на доріжках, утворених спряженими поверхнями вала й барабана. Для ремонту це окрема деталь опори барабана, а не муфта в зборі, не ведуча зірочка і не комплект колодок із пружинами. Цю відмінність потрібно враховувати під час діагностики та замовлення запчастин зчеплення.

Призначення у приводі бензопили

У відцентровому зчепленні барабан пов’язаний із ведучою зірочкою ланцюга. Поки муфта не передає обертання на барабан, підшипник забезпечує його рухому опору відносно вала. Справний сепаратор допомагає барабану зберігати правильне положення без заїдання та надмірного люфту. Стан цієї невеликої деталі тому перевіряють разом із барабаном, зірочкою та іншими компонентами зчеплення.

Підставою для розбирання й огляду можуть бути шорстке обертання знятого барабана, сторонній шум у його опорі, помітний радіальний люфт, деформація обойми, пошкодження або випадання голок. Ці ознаки не варто автоматично пов’язувати лише з підшипником: подібну поведінку приводу спричиняють зношення барабана та зірочки, пошкодження колодок або послаблення пружин. Огляд усього спряженого вузла допомагає не залишити причину несправності всередині пилки після заміни однієї деталі.

Як перевірити сумісність

• Внутрішній діаметр — 12 мм. Він має відповідати посадці на валу без перекосу та надмірного проміжку.
• Зовнішній діаметр — 15 мм. Його звіряють з отвором у маточині барабана зчеплення.
• Ширина — 14 мм. Підшипник повинен займати передбачене місце та не заважати правильному встановленню сусідніх деталей.
• Тип техніки — бензопила Goodluck. Позначення марки звужує підбір, але в різних випусків і модифікацій геометрія приводу може відрізнятися.
• Місце встановлення — опора барабана зчеплення. Підшипник такого самого розміру з іншої частини механізму не можна вважати придатним без перевірки посадок.

Для надійного вибору зіставте всі три розміри зі знятим сепаратором і виміряйте спряжені посадкові місця. Якщо стара обойма зруйнована або деформована, орієнтуватися лише на її залишки недостатньо: перевірте діаметр вала, отвір барабана та доступну ширину. Збіг лише одного чи двох параметрів не забезпечує нормальної посадки. Також порівняйте циліндричну форму, розташування голок і положення деталі у схемі зчеплення вашої пилки.

Установлення та обслуговування

Роботи виконують на повністю зупиненій пилці в порядку, наведеному в інструкції до конкретної моделі. Для доступу до барабана зазвичай знімають бічну кришку та різальну гарнітуру; подальша послідовність залежить від виконання зчеплення й кріплення зірочки. Перед складанням очищають посадкові поверхні та перевіряють вал із внутрішньою поверхнею барабана: глибокі задирки, вироблення або сліди перегрівання можуть потребувати заміни спряженої деталі, інакше новий сепаратор не усуне люфт та заїдання.

Голчаста опора потребує змащування. Під час складання застосовують моторну оливу або якісне пластичне мастило для підшипників відповідно до настанов виробника бензопили, не забруднюючи фрикційні поверхні муфти. Сепаратор установлюють без деформації обойми й перекосу роликів. Після складання барабан має обертатися вільно, без закушування, різкого шуму та надмірного поперечного переміщення. Періодичний огляд і поновлення мастила зменшують сухе тертя та допомагають підтримувати рівномірне обертання барабана.
