AVR-регулятор напруги бензогенератора 2–2,8 кВт, 220 В SVET

AVR-регулятор напруги для бензогенератора SVET

Модуль призначений для бензинових генераторів із вихідною напругою 220 В та потужністю від 2 до 2,8 кВт. Він бере участь у керуванні збудженням альтернатора й коригує вихідну напругу при зміні режиму роботи. Справний AVR допомагає генератору підтримувати заданий рівень напруги, зменшувати виражені просідання та надмірні підвищення під час підключення або відключення навантаження.

Призначення та конструкція

Регулятор контролює напругу на виході альтернатора та змінює струм збудження відповідно до отриманого значення. Завдяки цьому підключені прилади отримують стабільніше живлення, а генератор передбачуваніше реагує на зміну навантаження. AVR не замінює справний двигун, обмотки, щітковий механізм і проводку: якість регулювання залежить від стану всієї генераторної частини та сталості обертів.

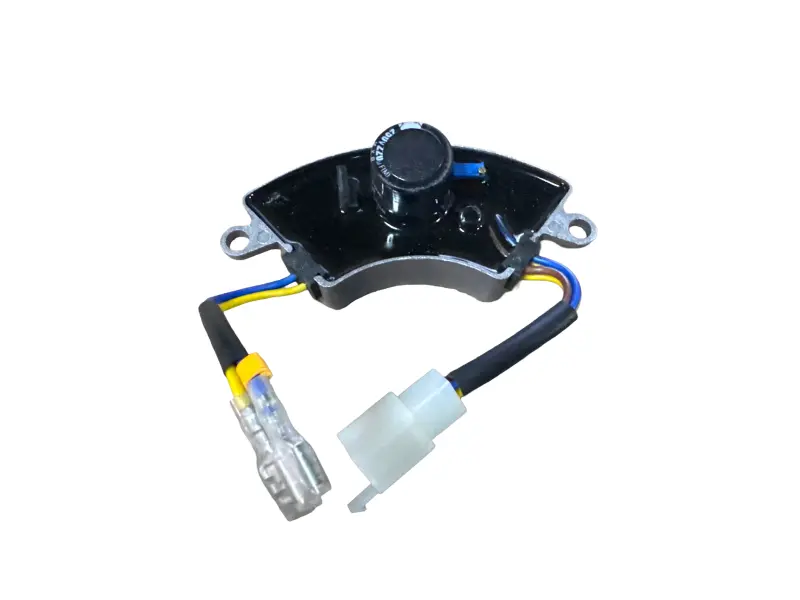

Модуль виготовлений у напівкруглому корпусі з двома металевими кріпильними вушками. Для підключення передбачені два виведені джгути: один закінчується окремими ізольованими контактами, другий — багатоконтактним пластиковим роз’ємом. Таке компонування має збігатися з розташуванням кріплень і проводів на демонтованій деталі. Форма корпусу особливо важлива, адже регулятори для однакової потужності генератора можуть відрізнятися виконанням і схемою підключення.

Що перевірити під час вибору

Основними критеріями є не лише зазначені 220 В і діапазон 2–2,8 кВт. Перед замовленням зіставте модуль зі старим регулятором за такими ознаками:

• Вихід генератора: модель розрахована на виконання 220 В; регулятор для іншої напруги обирати не можна.
• Потужність: орієнтиром є діапазон генераторної установки 2–2,8 кВт, а не потужність двигуна в кінських силах.
• Корпус і кріплення: порівняйте напівкруглу форму, розташування двох вушок і відстань між точками фіксації.
• Роз’єми: мають збігатися їхня форма, кількість контактів, тип окремих клем і розташування проводів.
• Схема підключення: перевірте з’єднання з обмотками та щітковим механізмом за документацією конкретного генератора.

Збігу потужності та напруги недостатньо, якщо корпус не встановлюється на штатне місце або роз’єми мають іншу конфігурацію. Підтвердженого універсального переліку моделей для цієї версії SVET немає, тому геометрія, підключення та параметри старого AVR залишаються обов’язковими критеріями вибору.

Коли потрібна перевірка або заміна

Приводом для діагностики можуть бути нестала вихідна напруга, помітні провали, надмірне підвищення показників або перебої під час роботи генератора. Перед заміною AVR потрібно перевірити сталість обертів двигуна, стан контактів і проводів, щітки, обмотки та надійність роз’ємних з’єднань. Окиснення клем, обрив провідника або несталі оберти здатні спричиняти подібні симптоми навіть за справного регулятора.

Монтаж виконують на зупиненому генераторі, від’єднаному від споживачів. Перед демонтажем слід зафіксувати розташування проводів, потім установити новий модуль у штатне положення та підключити контакти без зміни їхньої послідовності. Роз’єми мають входити вільно й фіксуватися без перекосу; натяг джгутів і контакт оголених частин із корпусом неприпустимі. Якщо схема конкретної установки невідома, підключення краще доручити фахівцеві з ремонту генераторів.

Після монтажу вихідну напругу спочатку контролюють без підключених приладів, а потім під допустимим перевірочним навантаженням. Якщо конструкцією генератора передбачене налаштування AVR, його виконують вимірювальним приладом і за сервісною процедурою відповідної моделі. Правильно підібраний регулятор SVET підходить для відновлення системи стабілізації бензогенератора 220 В потужністю 2–2,8 кВт за умови повного збігу кріплення та підключення.
