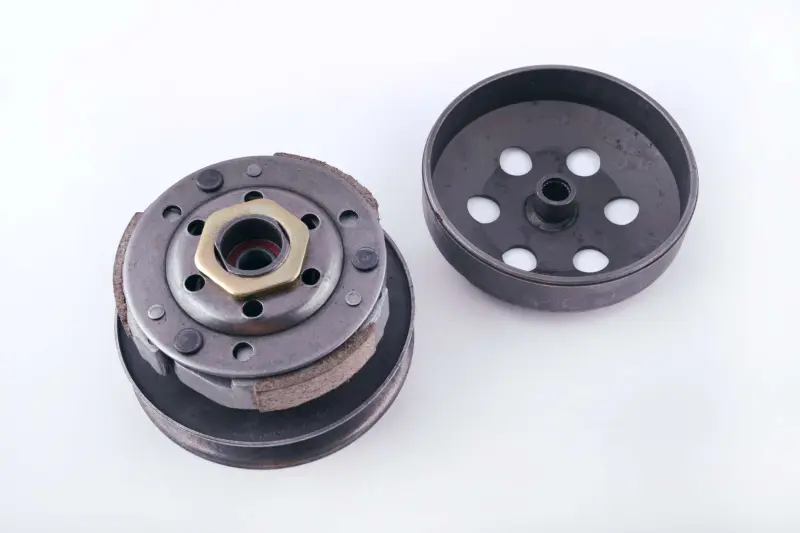

Задній варіатор 4T GY6 50 / Honda Dio AF34 з барабаном

Задній варіатор зі зчепленням і барабаном для скутера

Вузол призначений для задньої частини пасової варіаторної трансмісії скутерів 4T GY6 50 та Honda Dio AF34. Це зібрана група деталей, у якій задній ведений шків працює разом із відцентровим зчепленням, а барабан сприймає зусилля від фрикційних колодок. Таке виконання підходить для комплексної заміни, коли обслуговування одного зношеного компонента вже не усуває несправність або стан сполучених деталей вимагає оновлення всієї збірки.

Під час руху клиновий пас переміщується робочими поверхнями заднього шківа та змінює радіус свого положення. Водночас відцентрове зчеплення відповідає за автоматичне з'єднання двигуна з трансмісією після підвищення обертів. Його три колодки розходяться та притискаються до внутрішньої поверхні барабана, після чого обертання передається далі. Коли оберти знижуються, колодки повертаються у вихідне положення, даючи двигуну змогу працювати без постійного передавання зусилля на колесо.

Конструкція та призначення

• задній ведений шків взаємодіє з пасом варіатора та бере участь у зміні передавального відношення;
• відцентрове зчеплення має три фрикційні колодки для автоматичного вмикання трансмісії під час набору обертів;
• окремий барабан входить до складу запропонованої збірки та має вентиляційні отвори;
• деталь встановлюється у трансмісійний відсік скутера замість відповідної штатної збірки.

Заміна заднього варіатора може знадобитися через виражене спрацювання поверхонь шківа, люфт, деформацію барабана, пошкодження колодок або порушення дії механізму зчеплення. Можливими проявами таких несправностей є ривки під час рушання, прослизання, шум, вібрація чи затримка передавання тяги після підвищення обертів. Подібні ознаки можуть бути пов'язані й зі станом паса або переднього варіатора, тому перед ремонтом варто перевірити всю пасову трансмісію.

Що перевірити під час вибору

Позначення GY6 50 і Honda Dio AF34 використовують для первинного підбору, проте самої назви моделі недостатньо. Скутери різних років та модифікацій можуть мати відмінні посадкові з'єднання. Перед замовленням зіставте стару й нову збірки за зовнішнім діаметром шківа, внутрішнім і зовнішнім діаметром барабана, діаметрами посадкових отворів, кількістю та профілем шліців, загальною висотою, розташуванням гайок і формою основи зчеплення. Додатково перевірте тип двигуна, розмір установленого паса та вільне розміщення деталей під кришкою трансмісії.

Параметри найкраще порівнювати після демонтажу старого вузла й очищення його від пилу фрикційних накладок. Якщо попередній барабан або шків має помітне спрацювання, вимірювання виконують на неушкоджених ділянках і звіряють із технічними даними конкретного скутера. Особливо уважно слід перевіряти сумісність для Honda Dio AF34: наявність моделі в переліку застосування не скасовує зіставлення шліцьового з'єднання та габаритів.

Установлення та обслуговування

Монтаж виконують після зняття кришки варіаторного відсіку та демонтажу барабана зі старою задньою збіркою. Перед установленням перевіряють стан паса, вала, шліців, кріплення та внутрішніх поверхонь корпусу. Шків і барабан повинні обертатися без перекосу та не торкатися кришки. Кріплення затягують із моментом, передбаченим сервісною документацією скутера; для утримання деталей застосовують відповідний інструмент, який не пошкоджує шків і барабан.

Фрикційні поверхні колодок і внутрішня доріжка барабана мають залишатися чистими та сухими. Потрапляння мастила в цю зону здатне спричинити прослизання й нестабільне вмикання. Після складання перевіряють вільне обертання, положення паса та відсутність стороннього контакту, а перший запуск проводять із контролем шуму й вібрації. Правильно підібраний вузол відновлює штатну спільну дію заднього шківа та автоматичного зчеплення.
