Задній варіатор GY6 125/150 4T з барабаном JH mod. B

Задній варіатор GY6 125/150 4T з барабаном JH mod. B

Комплект призначений для обслуговування безступеневої трансмісії чотиритактних скутерів сімейства GY6 із двигунами класу 125/150 см³. Він поєднує задній ведений шків, відцентрове зчеплення та барабан зчеплення. Таке виконання зручне для ремонту, коли потрібно замінити зібрану задню частину пасової трансмісії, а не добирати її основні деталі окремо.

Під час руху клиновий пас працює між переднім і заднім шківами. Рухома щока заднього шківа змінює положення паса в канавці, завдяки чому трансмісія плавно змінює передавальне відношення. Відцентрове зчеплення передає обертання на барабан після набору потрібних обертів двигуна. Справна взаємодія цих деталей впливає на початок руху, прискорення та рівномірне передавання тяги до редуктора.

Конструкція та призначення

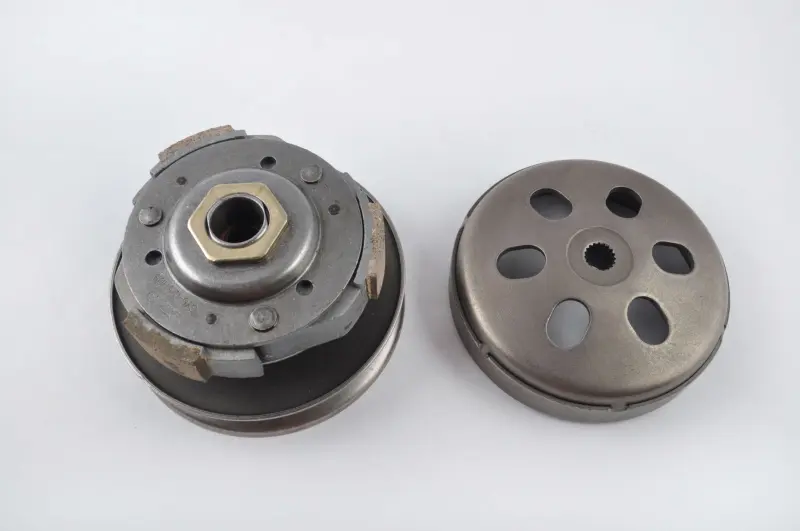

Версія JH mod. B має заявлене гартоване виконання та постачається разом із барабаном. Барабан оснащений вентиляційними отворами й центральним шліцьовим посадковим отвором. Компонування розраховане на роботу зі штатним пасом варіатора та розміщення всередині корпусу трансмісії скутера. Деталь застосовують у разі зношення поверхонь веденого шківа, пошкодження посадок, несправності зчеплення або деформації барабана.

Нерівномірне прискорення, ривки під час старту, сторонній шум, вібрація, перегрів або сліди прослизання можуть бути приводом перевірити весь привід варіатора. Такі ознаки не завжди пов’язані лише із заднім варіатором: одночасно оцінюють стан паса, переднього шківа, кріплення, редуктора та посадкового вала. Комплексна діагностика допомагає усунути причину несправності й не пошкодити нову деталь сполученими зношеними компонентами.

Що перевірити під час добору

• Тип двигуна: комплект розрахований на чотиритактну платформу GY6 125/150; одного збігу об’єму двигуна недостатньо, якщо скутер має іншу конструкцію трансмісії.
• Виконання деталі: перед замовленням зіставте старий вузол із версією JH mod. B, адже задні варіатори однієї категорії можуть відрізнятися посадками та геометрією.
• Габарити: порівняйте зовнішні діаметри шківа й барабана, загальну висоту, виліт деталей і вільний простір під кришкою варіатора.
• Посадка: перевірте діаметр центрального отвору, кількість і профіль шліців, розташування шайб, втулок та кріплення.
• Поєднання з пасом: ширина і профіль паса мають відповідати шківам конкретної трансмісії; невідповідний пас змінює своє положення в канавці та режим роботи приводу.

Установлення та обслуговування

Перед монтажем очищають внутрішню порожнину корпусу від пилу й продуктів зношення, перевіряють вал та всі посадкові поверхні. На щоках шківа, пасі й внутрішній поверхні барабана не повинно бути мастила: забруднення зменшує зчеплення та спричиняє прослизання. Пас розміщують у канавці заднього шківа так, щоб він не був затиснутий кріпильними деталями під час остаточного складання.

У конструкції веденого шківа використовується попередньо стиснена пружина, тому розбирання та складання виконують відповідним пристроєм для зчеплення. Кріплення затягують із моментом, зазначеним у сервісній документації конкретного скутера. Після встановлення перевіряють вільне обертання, відсутність перекосу та контакту барабана з нерухомими деталями, а потім контролюють роботу трансмісії на малій швидкості. Правильний добір і акуратний монтаж дають змогу відновити штатну роботу заднього приводу без випадкового поєднання несумісних частин.
