Вузол заднього варіатора зі зчепленням і дзвоном 4T GY6 125/150

Задній варіатор зі зчепленням 4T GY6 125/150

Вузол призначений для безступеневої трансмісії чотиритактних скутерів сімейства GY6 з об’ємом двигуна 125 або 150 см³. Він розташований на веденому боці пасової передачі та поєднує задній шків із відцентровим зчепленням. Під час руху пас переміщується конічними поверхнями шківа та змінює свій робочий радіус, а зчеплення після підвищення обертів з’єднує трансмісію з колесом через дзвін. Така схема забезпечує автоматичне рушання й зміну передавального відношення без ручного перемикання передач.

Конструкція та призначення

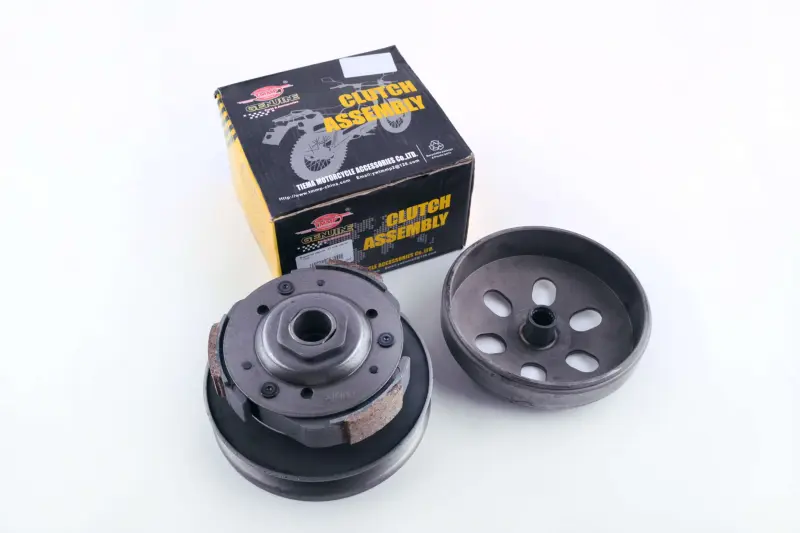

Задній варіатор працює разом із переднім варіатором і приводним пасом. Коли положення паса на шківах змінюється, трансмісія підлаштовує передавальне відношення під розгін і поточну швидкість. Колодки відцентрового зчеплення зі зростанням обертів розходяться та контактують із внутрішньою поверхнею дзвона, передаючи крутний момент далі трансмісією. Конструкція включає ведений шків, механізм зчеплення з трьома фрикційними колодками та окремий дзвін із вентиляційними отворами.

Заміна заднього вузла в зборі доречна за комплексного зношення, коли обслуговування однієї деталі не усуває люфт, сторонній шум або нерівномірну роботу трансмісії. Підставою для діагностики також можуть бути ривки під час рушання, різка зміна обертів на розгоні, перекіс паса чи пошкодження поверхонь, якими він рухається. Ці ознаки не визначають несправність самі по собі: перед монтажем нової деталі перевіряють стан паса, переднього варіатора, посадкового вала та кришки трансмісії.

Як перевірити сумісність

Позначення GY6 125/150 визначає сімейство застосування, проте на скутерах зі схожими двигунами трапляються різні виконання задньої трансмісії. Для точного підбору недостатньо орієнтуватися лише на об’єм двигуна або зовнішню форму. Демонтований вузол потрібно зіставити з новою деталлю за основними приєднувальними параметрами:

• типом чотиритактного двигуна та фактичним кодом мотора;
• зовнішнім і внутрішнім діаметром дзвона зчеплення;
• діаметром веденого шківа та шириною його пасової доріжки;
• діаметром посадки, кількістю та профілем шліців;
• габаритами зчеплення й положенням вузла відносно кришки CVT;
• типорозміром приводного паса, встановленого на скутері.

Якщо стару деталь уже знято, вимірювання виконують до придбання та порівнюють із параметрами конкретного скутера. Особливо уважно перевіряють шліцьову посадку й розміри дзвона: збіг назви сімейства не усуває відмінностей у цих місцях. Значення, наведені для зовні подібних модифікацій, не можна переносити на вибраний вузол без зіставлення фактичних розмірів.

Установлення та обслуговування

Монтаж виконують зі знятою кришкою варіатора та правильним розташуванням паса на задньому шківі. Перед складанням очищають внутрішній простір CVT від продуктів зношення й оглядають пасові поверхні: на них не повинно залишатися забруднень, здатних погіршити контакт із пасом. Фрикційні колодки та внутрішня доріжка дзвона також мають бути чистими. Мастильні матеріали не наносять на пас, поверхні шківа або ділянку контакту колодок із дзвоном.

Кріплення затягують моментом, визначеним виробником конкретного двигуна, застосовуючи відповідний утримувальний інструмент. Після складання перевіряють вільне обертання, положення паса й відсутність торкання дзвона або шківа до кришки. Якщо досвіду обслуговування скутерної CVT немає, монтаж варто доручити майстру: усередині веденого вузла розташована навантажена пружина, а помилка під час фіксації чи затягування може пошкодити посадку. Правильно підібраний задній варіатор відновлює штатну спільну роботу пасової передачі й автоматичного зчеплення в трансмісії GY6 125/150.
