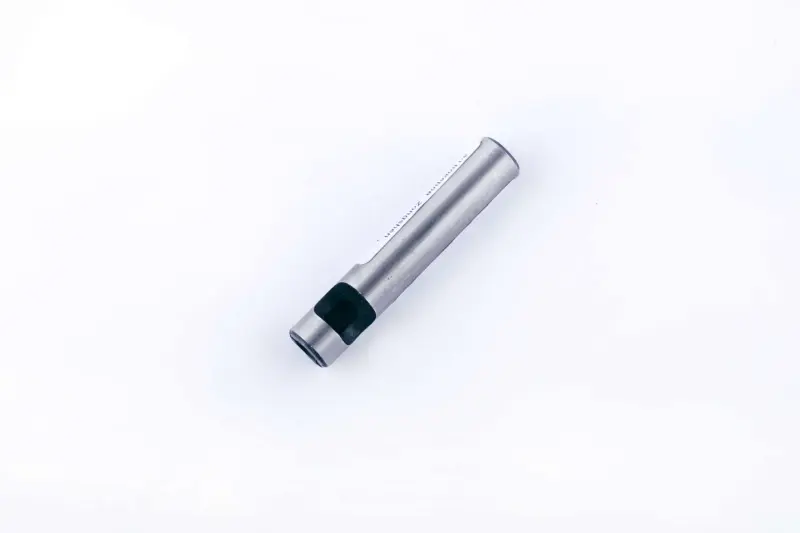

Вал рокерів 4T для CB125–200

Вал рокерів 4T для CB125–200

Вал рокерів застосовується у клапанному механізмі чотиритактних мотоциклетних двигунів сімейства CB125–200. Він слугує віссю, на якій розміщуються та працюють коромисла клапанів. Справна поверхня вала забезпечує правильне положення коромисел у головці циліндра й створює для них необхідну опору під час роботи механізму газорозподілу.

Деталь призначена для ремонту вузла, в якому штатний вал зношений або пошкоджений. Причиною для заміни можуть бути помітне вироблення на робочих ділянках, задири, сліди перегрівання чи відчутний люфт коромисел. Під час розбирання головки циліндра варто перевіряти не лише коромисла, а й вісь, на якій вони працюють. Заміна зношеного вала дає змогу відновити штатну опору коромисел за умови справності інших деталей і посадкових місць.

Коли варто замінити вал

Стан деталі перевіряють під час перебирання двигуна, ремонту клапанного механізму, заміни коромисел або розподільного вала. Огляд також доречний після діагностики стороннього шуму у верхній частині мотора. Якщо на демонтованому валу є пошкодження робочої поверхні або коромисла мають люфт, необхідно визначити, де саме виникло вироблення: на валу, в коромислах чи в посадковому місці головки циліндра. Лише комплексна перевірка спряжених елементів дає змогу правильно оцінити обсяг ремонту.

Як підібрати потрібну деталь

Позначення CB125–200 стосується сімейства техніки, але різні версії двигунів можуть мати відмінності у виконанні клапанного механізму. Можуть не збігатися посадкові розміри, форма торців, розташування проточок і спосіб фіксації осі. Тому перед купівлею порівняйте деталь зі знятим валом за загальною довжиною, діаметром робочих ділянок, формою кінця, наявністю та положенням вибірки.

Також переконайтеся, що вал відповідає посадковому місцю в головці циліндра та передбаченому способу фіксації. Якщо двигун раніше розбирали або встановили на техніку іншої марки, основними орієнтирами мають бути фактична будова головки циліндра й конструкція демонтованої деталі. Самого збігу сімейства двигуна недостатньо для точного підбору.

Що перевірити перед установленням

Перед складанням очистьте посадкове місце та уважно огляньте коромисла, фіксатори й усі спряжені поверхні. Важливо не пропустити пошкодження, через які люфт може залишитися навіть після заміни осі. Новий вал не усуне несправність, якщо вироблення виникло в коромислах або пошкоджене посадкове місце головки. У такому разі слід врахувати стан усього вузла, а не обмежувати ремонт однією деталлю.

Установлюйте вал після звіряння розмірів і конструктивних елементів зі знятим зразком. Під час складання дотримуйтеся порядку робіт, передбаченого для конкретного двигуна. Після встановлення та остаточного складання клапанного механізму виконайте потрібне регулювання й перевірку відповідно до вимог цього двигуна. Така послідовність допомагає правильно підібрати деталь, встановити її у призначений вузол і відновити належну опору коромисел.
