Вал перемикання передач КПП «Мінськ»

Вал перемикання передач КПП для мотоцикла «Мінськ»

Деталь передає рух від ножної педалі до механізму вибору передач усередині коробки. Під час натискання на педаль вал повертається та приводить у дію пов’язані з ним деталі перемикання. Від стану його посадкових поверхонь, шліців і геометрії залежить, наскільки повно керувальний рух передається всередину КПП. Вал використовують під час ремонту приводу, якщо попередня деталь деформована, має пошкоджені шліци або помітний люфт у місцях з’єднання.

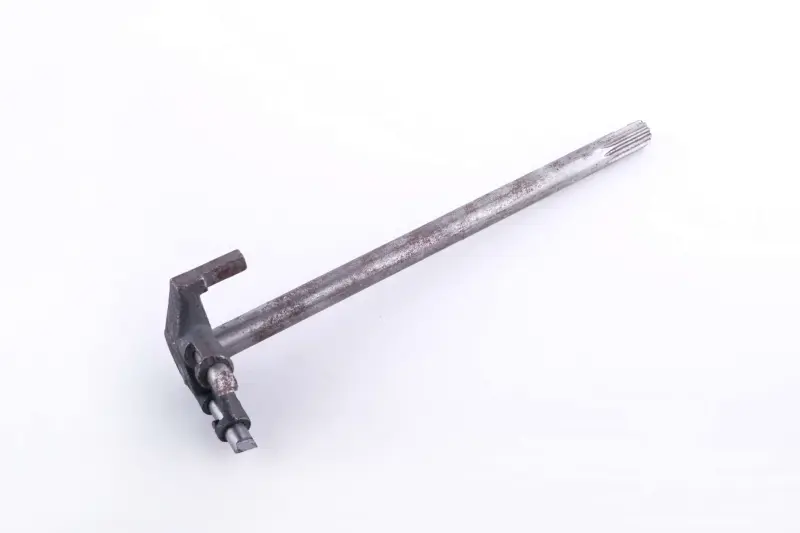

Конструкція включає довгий прямий стрижень зі шліцьовим зовнішнім кінцем і фігурну приводну частину з протилежного боку. Шліци призначені для з’єднання з педаллю перемикання, а внутрішня частина взаємодіє з механізмом коробки. У настанові з експлуатації мотоциклів «Мінськ» M125 і M125X механізм перемикання представлений як система з педалі, поворотної пружини, корпуса собачок, диска, фіксатора та вилок. Тому під час ремонту потрібно оцінювати не лише вал, а й стан спряжених деталей.

Коли потрібно перевірити вал

Оглянути привод варто в разі провертання педалі на посадці, збільшеного бічного ходу, неповного переміщення механізму або утрудненого повернення педалі. Такі ознаки не завжди свідчать про несправність лише однієї деталі: люфт може виникнути в з’єднанні педалі зі шліцами, а неповне повернення буває пов’язане з поворотним механізмом. До розбирання корисно перевірити кріплення педалі та простежити, чи проходить вона повний хід без контакту із сусідніми частинами мотоцикла.

Що порівняти під час добору

• Загальну довжину. Новий вал має відповідати демонтованій деталі за відстанню між зовнішнім кінцем і внутрішньою приводною частиною.
• Шліцьове з’єднання. Зіставте діаметр, довжину шліцьової ділянки, профіль і положення місця встановлення педалі.
• Форму внутрішньої частини. Значення мають вигини, розташування важеля, упорів та інших приєднаних компонентів.
• Посадкові поверхні. Порівняйте діаметри ділянок, які проходять через передбачені опори й отвори картера.
• Орієнтацію деталей. Якщо розташувати вали в однаковому напрямку, фігурні частини повинні займати відповідне положення.
• Модифікацію двигуна та КПП. Сімейство «Мінськ» охоплює різні моделі, а раніше відремонтований мотоцикл може мати агрегат іншої версії.

Одного збігу назви мотоцикла для точного вибору недостатньо. На ринку представлені вали «Мінськ» різних виконань, зокрема вироби з окремими позначеннями та варіанти, заявлені як деталі в зборі. Якщо каталожний номер демонтованої деталі невідомий, найнадійніший спосіб добору — послідовне порівняння розмірів, шліців, посадок і геометрії внутрішнього приводу.

Рекомендації зі встановлення

Перед монтажем очистьте доступні місця з’єднання та огляньте педаль: пошкоджені відповідні шліци можуть зберегти люфт навіть після встановлення нового вала. Деталь має входити в призначені посадки без перекосу та примусової зміни форми. Підгинання стрижня або ударне встановлення здатні порушити взаємне положення компонентів механізму. Кріплення педалі встановлюють і затягують відповідно до будови конкретної модифікації мотоцикла.

Після складання перевірте вільний хід приводу та повернення педалі у вихідне положення. У документації M125/M125X повернення виконує окрема пружина, тому за повільного або неповного зворотного ходу потрібно перевірити і її. Перемикання має відбуватися послідовними переміщеннями педалі без провертання шліцьового з’єднання та зачіпання сусідніх деталей. Якщо проблема зберігається, подальшої перевірки потребують корпус собачок, диск, фіксатор, вилки та регулювання механізму.

Вал призначений для відновлення ножного приводу перемикання КПП мотоцикла «Мінськ» за повного збігу виконання. Ретельне зіставлення з демонтованою деталлю до встановлення допомагає вибрати відповідну версію, відновити передавання руху від педалі до механізму коробки та уникнути повторного розбирання через несумісну геометрію.
