Прокладка радіатора 175N/180N (7/9Hp) WENTOR

Прокладка радіатора 175N/180N (7/9Hp) WENTOR

Прокладка призначена для герметизації місця встановлення радіатора на одноциліндрових дизельних двигунах серій 175N і 180N із водяним охолодженням, які застосовуються на мотоблоках. Вона розміщується між радіатором і відповідною поверхнею, перекриває стик по периметру та допомагає утримувати охолоджувальну рідину всередині системи. Позначення 7/9Hp належить до назви цієї позиції, проте під час підбору головним орієнтиром залишається серія встановленого двигуна.

Призначення та конструкція

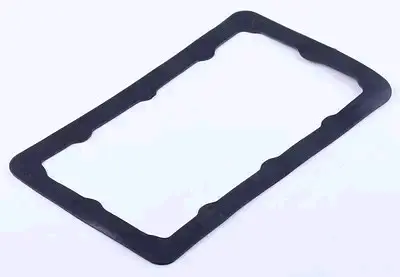

Деталь має форму плоскої замкненої рамки з великим центральним прорізом і фігурним внутрішнім контуром. Така геометрія відповідає посадковій зоні радіатора: прокладка ущільнює краї з’єднання, не перекриваючи центральну частину. Виступи та заглиблення контуру мають точно збігатися з відповідною поверхнею. Зміщення, перекіс або невідповідна форма не дають рівномірно притиснути деталь і можуть залишити частину стику негерметичною.

Прокладку встановлюють під час складання радіаторного з’єднання, після зняття радіатора для обслуговування або замість деталі з розривами, заломами, надмірним стисканням чи втратою рівної форми. Перевірити цю ділянку потрібно за наявності вологого шва, слідів охолоджувальної рідини навколо посадкового місця або крапель, що з’являються після запуску двигуна. Водночас підвищення температури двигуна саме по собі не доводить несправність прокладки: разом зі стиком потрібно оглянути радіатор, патрубки та інші частини системи охолодження.

Як правильно підібрати

• Серія двигуна: прокладка розрахована на двигуни 175N і 180N. Позначення двигуна слід уточнити за технічною документацією мотоблока або двигуна.
• Місце встановлення: це велика прокладка під радіатор, а не ущільнення головки циліндра, паливного насоса, патрубка чи іншої деталі двигуна.
• Геометрія: до монтажу порівняйте зовнішній контур, розмір центрального прорізу та розташування фігурних вирізів зі знятою прокладкою і посадковою площиною радіатора.
• Модифікація техніки: однакова потужність мотоблока не підтверджує збіг деталі. У різних комплектаціях можуть застосовуватися відмінні двигуни та радіаторні з’єднання.

Якщо стара прокладка зруйнована і повністю порівняти форму неможливо, орієнтуйтеся одночасно на серію двигуна та геометрію посадкового місця. Окремо перевірте довжину й ширину контуру, форму кутів, центральний проріз і положення кожного заглиблення. Такий спосіб підбору надійніший за вибір лише за маркою мотоблока або заявленою потужністю.

Рекомендації зі встановлення

Роботи виконують на повністю охололому двигуні. Перед зняттям радіатора рівень охолоджувальної рідини знижують так, щоб вона не витікала через відкрите з’єднання. Обидві суміжні поверхні очищують від частин старої прокладки та забруднень, не залишаючи подряпин, задирок і нерівних решток. Нову деталь укладають без розтягування та складок, точно суміщаючи її контур із посадковою зоною.

Кріплення радіатора затягують рівномірно, дотримуючись послідовності та зусилля, передбачених настановою для конкретного двигуна. Герметизувальні засоби застосовують лише тоді, коли це прямо передбачено інструкцією виробника техніки. Після складання систему заповнюють охолоджувальною рідиною відповідно до регламенту, видаляють повітря та перевіряють стик спочатку без навантаження, а потім після нетривалої роботи двигуна. Правильно підібрана та рівно встановлена прокладка відновлює щільність радіаторного з’єднання, не перекриваючи прохідну частину.
