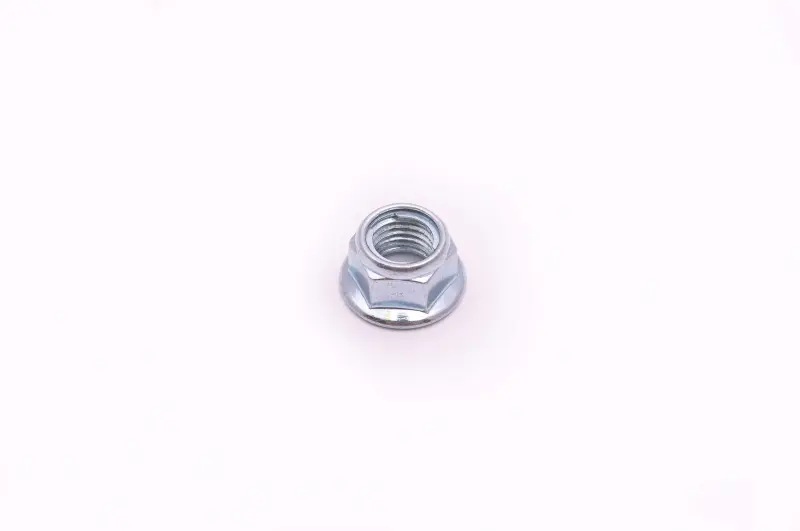

Гайка варіатора FLASH М10×1,25 зі стопорним кільцем

Гайка варіатора FLASH М10×1,25

Гайка призначена для фіксації варіатора на різьбовій посадці мототехніки. Різьба М10 із кроком 1,25 мм і конструкція зі стопорним кільцем допомагають зберігати затягування з’єднання за наявності вібрацій. Деталь підходить для обслуговування або ремонту лише за повного збігу різьбових і посадкових параметрів із кріпленням, передбаченим виробником конкретного двигуна.

Призначення та конструкція

Гайка нагвинчується на відповідну зовнішню різьбу та під час затягування притискає деталі варіаторного механізму. Шестигранний корпус розрахований на роботу ключем, а круговий фланець утворює широку опорну частину. Завдяки такій формі зусилля передається не через вузьку крайку корпусу, а через площу фланця. Зберігати початковий профіль опорної частини особливо потрібно там, де положення деталей варіатора задане конструкцією з’єднання.

Стопорне кільце створює додатковий опір самовільному відкручуванню. Ця властивість має практичне значення для кріплення, що зазнає вібрацій під час роботи двигуна й трансмісії. Звичайна гайка такого самого діаметра не є рівноцінною заміною, якщо штатна конструкція передбачає фланець і стопоріння.

Як перевірити сумісність

• Діаметр: зовнішня різьба в місці встановлення повинна відповідати розміру М10.
• Крок: потрібне значення 1,25 мм. Інша гайка М10 може мати відмінний крок і не підійде до цього з’єднання.
• Призначення: порівнюйте деталь саме з гайкою кріплення варіатора, а не зі схожим кріпленням з іншої частини мототехніки.
• Посадкова форма: зіставте діаметр і профіль фланця, висоту корпусу та конструкцію стопорної частини зі знятою деталлю.
• Інструмент: до монтажу переконайтеся, що до шестигранника є доступ, а ключ відповідає його розміру без надмірного люфту.

Збігу лише діаметра М10 недостатньо. Крок 1,25 мм потрібно перевіряти окремо: спроба нагвинтити кріплення з іншим кроком пошкоджує перші витки та відповідну різьбу. Якщо стару гайку втрачено або її форму неможливо достовірно порівняти, параметри кріплення слід уточнити за технічною документацією моделі двигуна чи мототехніки.

Коли гайку потрібно замінити

Підставою для заміни є зірвані або зім’яті витки, заокруглені шестигранні грані, деформований фланець і пошкодження стопорної частини. Не можна вважати справною гайку, яка рухається по різьбі із сильним заїданням, установлюється з перекосом або не зберігає нормальну посадку після затягування. Зношені грані ускладнюють роботу ключем, а пошкоджені витки здатні зіпсувати різьбу вала під час наступного обслуговування.

Перед установленням нової деталі перевірте також відповідну різьбу. Якщо на валу є задирки, зірвані витки або помітна деформація, сама заміна гайки не відновить з’єднання. Потрібно також усунути причину попереднього послаблення: неправильне складання, перекіс спряжених деталей або недотримання належного затягування.

Установлення та контроль

Очистьте різьбу й опорні поверхні від забруднень, після чого почніть нагвинчування вручну. Справна гайка повинна рухатися по витках рівно, без перекосу та примусового продавлювання. Якщо опір виникає відразу, припиніть установлення й повторно перевірте діаметр, крок і стан різьби. Застосування великого зусилля за невідповідних параметрів може необоротно пошкодити вал.

Остаточне затягування виконують придатним інструментом із моментом, установленим виробником конкретної техніки. Універсального значення для всіх варіаторів немає: вимога залежить від конструкції двигуна, вала та притискних деталей. Після складання перевірте правильність розташування компонентів і відсутність перекосу. Гайка FLASH М10×1,25 стане коректною заміною за точного збігу різьби, фланцевої посадки та способу стопоріння.
