ЦПГ Ø44 для дитячого ATV JING

ЦПГ Ø44 для дитячого ATV JING

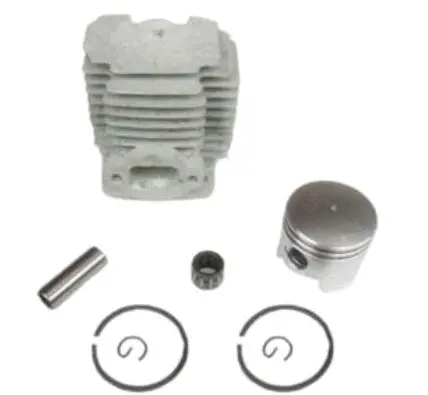

Комплект призначений для відновлення циліндро-поршневої групи двигуна дитячого квадроцикла. Основний розмір — діаметр 44 мм. До складу входять циліндр із зовнішніми охолоджувальними ребрами, поршень, два поршневі кільця, поршневий палець та голчастий підшипник. Такий набір дає змогу разом замінити деталі, зношення яких уже заважає двигуну підтримувати належну компресію.

Призначення та ознаки зношення

Під час роботи поршень рухається всередині циліндра, а кільця ущільнюють проміжок між деталями. Тиск, що виникає під час згоряння суміші, через поршень і палець передається шатуну. Стан цих компонентів впливає на компресію, запуск двигуна та здатність квадроцикла зберігати тягу під навантаженням. Зовнішні ребра циліндра збільшують площу тепловіддачі під час роботи мотора.

Заміна ЦПГ може знадобитися через задири на поверхні циліндра або поршня, пошкодження днища, зношені канавки чи кільця. Підставою для діагностики також є ускладнений запуск, зниження компресії, сторонній стукіт або помітне погіршення тяги. Такі прояви можуть мати й інші причини, тому перед ремонтом потрібно оцінити стан циліндра, поршня, кілець, шатуна та суміжних деталей.

Склад комплекту

• Циліндр Ø44 — утворює напрямну поверхню для руху поршня.
• Поршень — сприймає тиск газів і передає зусилля через палець.
• Два поршневі кільця — ущільнюють проміжок між поршнем і стінкою циліндра.
• Поршневий палець — з'єднує поршень із шатуном.
• Голчастий підшипник — встановлюється в з'єднанні поршневого пальця та шатуна.

Циліндр і поршневі деталі підібрані як єдиний ремонтний набір. Водночас ущільнення та стопорні деталі, передбачені конструкцією конкретного двигуна, слід підготувати до початку складання й окремо перевірити їх наявність.

Як перевірити сумісність

Позначення ATV і діаметр 44 мм звужують пошук, однак одного діаметра для правильного вибору недостатньо. На дитячих квадроциклах застосовуються зовні подібні двигуни, які можуть відрізнятися кріпленням, висотою циліндра та параметрами поршневого пальця. Найнадійніший спосіб — порівняти комплект із демонтованою ЦПГ і фактичними розмірами двигуна.

• перевірте діаметр циліндра та поршня — для цієї позиції він становить 44 мм;
• зіставте розташування кріпильних отворів і форму посадкової площини циліндра;
• виміряйте діаметр і довжину поршневого пальця;
• порівняйте загальну висоту циліндра, висоту поршня та положення пальця;
• перевірте форму вікон, каналів і місць приєднання навісних деталей;
• уточніть потрібний тип ущільнень і стопорних деталей.

Добирати ЦПГ лише за віком квадроцикла, зовнішністю техніки або заявленим об'ємом двигуна не варто. Збіг посадкової геометрії та розмірів поршневих деталей важливіший за загальну назву моделі.

Установлення та підготовка до запуску

Перед складанням очищують посадкові поверхні, перевіряють шатун і відсутність небезпечного люфту в його з'єднаннях. Циліндр, поршень і кільця мають бути чистими, а поверхні тертя — змащеними придатною для двигуна оливою. Кільця встановлюють без перекосу, дотримуючись передбаченого положення їхніх стиків та орієнтації поршня. Під час надягання циліндра зусилля прикладають рівномірно, щоб не пошкодити крайки кілець.

Після складання потрібно вручну перевірити вільний рух механізму та відсутність заклинювання. Кріплення затягують у послідовності й з моментом, визначеними для конкретного двигуна. Професійне встановлення особливо доречне, якщо немає інструмента для вимірювання зазорів або неможливо точно встановити причину попереднього пошкодження ЦПГ.
