Головка циліндра в зборі для пітбайка 125, 52,4 мм

Головка циліндра в зборі для пітбайка 125, 52,4 мм

Головка циліндра призначена для ремонту верхньої частини двигуна пітбайка класу 125 см³ із посадковим розміром 52,4 мм. Вона закриває циліндр, бере участь у формуванні камери згоряння та слугує корпусом для клапанного механізму. Від стану цієї деталі залежать герметичність камери, правильна робота впуску й випуску, стабільність компресії та відведення тепла від найбільш навантаженої зони двигуна.

Призначення та конструкція

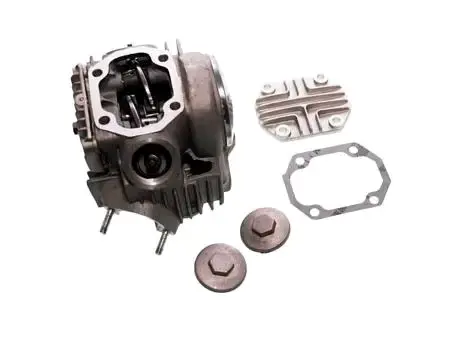

Виконання в зборі зручне під час комплексного ремонту, коли пошкоджений не лише корпус старої головки, а й зношені пов’язані з ним деталі клапанного механізму. Конструкція має розвинені зовнішні ребра охолодження, порожнину з коромислами, знімну верхню кришку й окремі сервісні кришки. Через передбачені отвори виконується кріплення головки, приєднання впускного та випускного трактів, а також обслуговування механізму газорозподілу.

Головку замінюють у разі появи тріщин, пошкодження різьбових отворів, деформації привалювальної площини, зношення напрямних або сідел клапанів. Такі несправності можуть супроводжуватися ускладненим запуском, нестабільними обертами, зменшенням потужності, втратою герметичності між циліндром і головкою або димністю через збільшений зазор у напрямних. Перед заміною потрібно визначити причину несправності та перевірити стан циліндра, поршня, приводу газорозподілу й спряжених поверхонь.

Як перевірити сумісність

Розмір 52,4 мм і вказівка на двигун 125 см³ є основними орієнтирами, проте для впевненого підбору цього недостатньо. У двигунах пітбайків однакового об’єму трапляються різні головки. До замовлення порівняйте нову деталь зі знятою головкою та технічними даними конкретного двигуна.

• Тип і код двигуна: позначення на картері має відповідати конфігурації головки, яку встановлюють.
• Посадкова геометрія: порівняйте діаметр спряження з циліндром, розташування шпильок і форму привалювальної площини.
• Мастильні канали: їх кількість, форма та розташування мають збігатися з циліндром і прокладкою.
• Газорозподіл: перевірте розташування тунелю ланцюга, кріплення зірки, конструкцію коромисел і сервісних кришок.
• Впуск і випуск: зіставте напрямок патрубків, форму фланців і відстані між кріпильними отворами.

Підготовка до встановлення

Монтаж виконують на чисті спряжені поверхні без залишків старого ущільнення, мастила й нагару. Перед складанням перевіряють площину циліндра, стан шпильок і різьби, вільний рух деталей клапанного механізму та відповідність прокладки каналам. Кріплення затягують у послідовності й з моментом, передбаченими настановою саме для встановленого двигуна: надмірне або нерівномірне затягування може порушити прилягання поверхонь.

Після монтажу необхідно правильно виставити фази газорозподілу, відрегулювати клапанні проміжки відповідно до вимог двигуна та вручну провернути колінчастий вал, контролюючи вільний рух механізму. Перед першим запуском перевіряють з’єднання впуску й випуску, прилягання кришок і відсутність підтікань. Такий порядок допомагає виключити помилку встановлення та відразу оцінити правильність роботи зібраної верхньої частини мотора.

Коли підійде ця головка

Деталь обирають для пітбайка 125 см³ лише за підтвердженого розміру 52,4 мм і повного збігу посадкової схеми зі старою головкою. Вона підходить для планового відновлення двигуна після дефекту корпусу або клапанної частини, проте не повинна підбиратися виключно за об’ємом мотора. Зіставлення коду двигуна, каналів, шпильок, фланців і газорозподільного механізму дає змогу уникнути несумісності під час складання.
