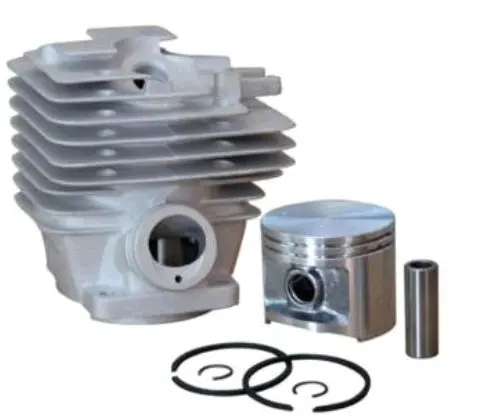

Циліндро-поршнева група Ø47 мм для STIHL MS 361 WOODMAN

ЦПГ Ø47 мм WOODMAN для STIHL MS 361

Циліндро-поршнева група призначена для ремонту двигуна бензопили STIHL MS 361 у разі зношення або пошкодження циліндра, поршня та пов’язаних деталей. Діаметр циліндра становить 47 мм — це штатний розмір двигуна зазначеної моделі. Під час роботи поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а зовнішні ребра циліндра беруть участь у відведенні тепла.

Бензопила MS 361 оснащена одноциліндровим двотактовим двигуном робочим об’ємом 59 см³. Діаметр його циліндра дорівнює 47 мм, а хід поршня — 34 мм. Ці параметри стосуються двигуна пили та допомагають відрізнити потрібну ЦПГ від зовні подібних деталей для інших моделей. Самого збігу марки інструмента недостатньо: під час вибору потрібно врахувати точне позначення MS 361, діаметр і виконання встановленого циліндра.

Коли потрібна заміна ЦПГ

Підставою для розбирання двигуна можуть бути задирки на робочій поверхні циліндра, пошкодження поршня, зношення кільцевих канавок, падіння компресії, ускладнений запуск або помітне зниження тяги під навантаженням. Такі ознаки не завжди пов’язані лише з поршневою групою, тому перед ремонтом перевіряють паливну систему, запалювання, герметичність впускного тракту та стан глушника. Діагностика допомагає визначити необхідний обсяг ремонту й не пошкодити нову деталь через неусунену причину попереднього зношення.

Що звірити перед замовленням

• Модель бензопили: група розрахована на STIHL MS 361; подібна назва або зовнішній вигляд іншої пили не підтверджують сумісність.
• Діаметр циліндра: потрібний розмір має становити 47 мм. Його звіряють із технічними даними пили та демонтованою деталлю.
• Виконання циліндра: порівнюють розташування впускного й випускного каналів, перепускних вікон, отвору декомпресійного клапана, ребер і точок кріплення.
• Поршневе з’єднання: потрібно зіставити конструкцію поршня, пальця, шатунного з’єднання та стопорних деталей зі встановленою версією двигуна.
• Обсяг ремонту: прокладки, підшипники, ущільнення та інші супровідні деталі добирають після дефектування, оскільки їх наявність у цій товарній позиції окремо не заявлена.

Для MS 361 трапляються різні виконання циліндра, які можуть відрізнятися геометрією перепускних каналів та іншими конструктивними деталями. Тому ЦПГ обирають не лише за діаметром 47 мм: старий циліндр потрібно зняти та зіставити з новою деталлю за формою каналів, посадковими поверхнями й кріпленнями. Такий порядок особливо важливий, якщо пилу вже ремонтували, а відомостей про раніше встановлені деталі немає.

Підготовка до встановлення

Перед складанням картер очищають від стружки, нагару та залишків пошкоджених деталей. Одночасно перевіряють колінчастий вал, шатун, голчастий підшипник, впускний тракт і стан ущільнень. Повітряний фільтр має бути справним, а паливна суміш — приготовленою з відповідною двотактною оливою у пропорції, зазначеній виробником бензопили. Якщо попередня ЦПГ постраждала через перегрівання, збіднену суміш, підсмоктування повітря або недостатнє змащування, причину усувають до запуску двигуна.

Монтаж виконують за сервісною документацією MS 361, дотримуючись напрямку поршня, положення кілець і порядку затягування кріплень. Після складання колінчастий вал повинен обертатися плавно, без заклинювання та стороннього контакту. До першого запуску перевіряють герметичність двигуна, подавання пального й налаштування карбюратора. Перші перевірки проводять без тривалого граничного навантаження, контролюючи запуск, стабільність холостого ходу та відсутність перегрівання.

ЦПГ WOODMAN Ø47 мм підходить для ремонту STIHL MS 361, коли потрібно замінити зношену циліндро-поршневу пару. Точне зіставлення моделі, діаметра та конструкції старого циліндра дає змогу обрати деталь для конкретної версії пили й належно підготувати двигун до подальшої експлуатації.
