Вторинний вал КПП Мінськ VDK

Вторинний вал КПП для мотоцикла Мінськ

Вторинний вал VDK призначений для ремонту коробки передач мотоцикла Мінськ. Деталь приймає крутний момент від задіяної пари шестерень і передає його в напрямку подальшого приводу. Від стану вала залежать правильне зачеплення деталей КПП, положення сполучених компонентів і передавання навантаження без зайвого люфту.

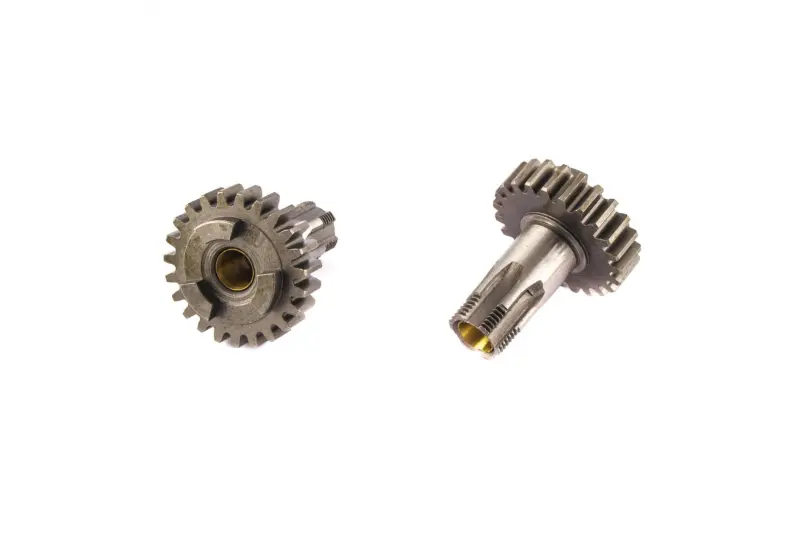

Конструкція має закріплену на валу прямозубу шестерню на 23 зубці, шліцьову ділянку, циліндричні посадкові поверхні та осьовий отвір. Шестерня взаємодіє з відповідною деталлю коробки, а шліци забезпечують з’єднання зі сполученим компонентом. Така конфігурація потребує точного збігу не лише за призначенням для мотоцикла Мінськ, а й за геометрією всіх ділянок.

Що перевірити під час підбору

Назва моделі мотоцикла сама по собі не замінює порівняння з демонтованою деталлю. На техніці різних років і після попередніх ремонтів може бути встановлена інша конфігурація коробки. Перед замовленням потрібно зіставити вал зі старою деталлю та переконатися, що збігаються основні ознаки:

• Кількість зубців: закріплена шестерня повинна мати 23 зубці.
• Загальна довжина та діаметри: порівнюються довжина вала, діаметри ступенів і розташування переходів між ними.
• Шліцьова ділянка: мають збігатися її положення, довжина, зовнішній діаметр, кількість і профіль шліців.
• Посадкові місця: перевіряються діаметри й розташування поверхонь, що взаємодіють із підшипниками, втулками та іншими деталями КПП.
• Шестерня: важливі її положення відносно торців, ширина вінця та параметри зачеплення з відповідною шестернею.
• Канавки й торці: розташування ділянок під фіксувальні деталі та упорні компоненти має повторювати демонтований вал.

Якщо старого вала немає або коробку раніше складали з різних компонентів, підбір виконують за документацією конкретної модифікації двигуна та фактичними розмірами сполучених деталей. Позначення «Мінськ» підтверджує призначення запчастини, але не є підставою встановлювати її без перевірки розмірів.

Коли потрібна заміна

Підставою для розбирання та дефектування можуть бути відколи або помітне спрацювання зубців, пошкодження шліців, деформація вала, люфт у посадках і сторонній шум коробки під навантаженням. Кожну ознаку потрібно оцінювати разом зі станом сполучених деталей: шум або ускладнене перемикання також можуть спричиняти підшипники, шестерні, вилки, механізм перемикання чи неправильне регулювання.

Новий вал не усуне несправність, якщо залишити пошкоджену відповідну шестерню або зношений підшипник. Під час ремонту оглядають профіль усіх контактних зубців, перевіряють підшипники на люфт і заїдання, оцінюють стан фіксувальних деталей та контролюють вільне переміщення передбачених конструкцією компонентів. Деталі з відколами, значним спрацюванням або деформованими посадками повторно встановлювати не варто.

Установлення та контроль після складання

Монтаж виконують при розібраній коробці передач. Перед складанням посадкові поверхні та внутрішню порожнину картера очищають від металевих частинок і забруднень. Вал установлюють разом зі справними сполученими деталями, зберігаючи передбачене розташування шайб, кілець та інших фіксаторів. Підшипники мають сідати на свої поверхні без перекосу, а зубці — входити в зачеплення по всій передбаченій ширині.

До остаточного складання перевіряють обертання валів вручну, послідовне вмикання передач, відсутність заклинювання та неприпустимого осьового переміщення. Регулювання й затягування кріплень виконують відповідно до ремонтної документації конкретного двигуна. Вторинний вал КПП Мінськ VDK підходить для планового відновлення трансмісії та заміни деталі з пошкодженими зубцями, шліцами або посадками за умови підтвердженого збігу геометрії.
