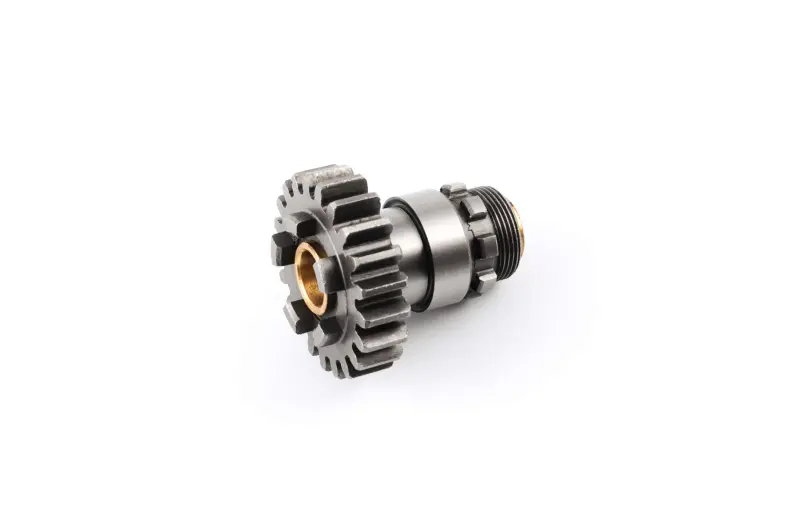

Вторинний вал КПП ІЖ ZQ

Вторинний вал КПП ІЖ ZQ

Деталь призначена для ремонту коробки передач мотоциклів ІЖ Планета та ІЖ Юпітер із двотактним двигуном об'ємом 350 см³. Вторинний вал приймає обертання від шестерень трансмісії та передає його на вихідну зірочку, через яку приводиться задній ланцюг. Від стану цієї деталі залежать правильне зачеплення зубчастої пари, стійке положення вихідної зірочки та нормальна робота спряжених опор.

Призначення та конструкція

У коробці передач ІЖ вторинний вал взаємодіє з проміжним валом через зубчасте зачеплення. Конструкція включає виконану разом із валом прямозубу шестерню, циліндричні посадкові поверхні, внутрішню втулку та різьбовий кінець для кріплення деталей вихідного приводу. Під час добору потрібно враховувати не лише загальну форму, а й відповідність кожної ділянки спряженим компонентам конкретної коробки.

У трансмісіях ІЖ вал працює з роликовим підшипником, вихідною зірочкою, сальником і регулювальними деталями. Розташування опори відрізняється залежно від сімейства двигуна: в ІЖ Юпітер роликовий підшипник міститься у правій половині картера, а в ІЖ Планета — у кришці коробки передач. Тому перед ремонтом необхідно врахувати конструкцію встановленого двигуна та користуватися схемою складання для його модифікації.

Що перевірити під час добору

• Модель мотоцикла. Заявлена сумісність із сімействами ІЖ Планета та ІЖ Юпітер, проте перед замовленням потрібно уточнити покоління й виконання двигуна.
• Зубчастий вінець. Порівняйте кількість, профіль і розташування зубців із демонтованою деталлю, щоб зберегти штатне зачеплення з відповідною шестернею.
• Посадкові ділянки. Зіставте діаметри та довжину поверхонь під втулку, підшипник, сальник і вихідну зірочку.
• Різьбовий кінець. Перевірте його розташування, довжину та відповідність штатній гайці й стопорній шайбі.
• Загальна геометрія. Звірте довжину вала, положення буртів і відстань між опорними поверхнями. Ці параметри впливають на встановлення та осьове положення шестерні.

Позначення ZQ стосується представленого виконання деталі, але не замінює перевірку розмірів. У різних випусків і раніше ремонтованих двигунів можуть відрізнятися встановлені компоненти, тому новий вал варто порівняти зі знятим зразком і схемою відповідної КПП. Підшипник, сальник, зірочка, гайка та регулювальні шайби є спряженими деталями; їх наявність у комплекті не слід припускати без окремої вказівки.

Установлення та супутня перевірка

Заміну виконують при розібраній коробці передач. Перед складанням очищають посадкові місця й оглядають роликовий підшипник, втулку, сальник, вихідну зірочку, стопорну шайбу та гайку. Деталі з пошкодженими доріжками, помітним люфтом, деформацією або зношеними посадками можуть завадити новому валу працювати правильно. Регулювальні шайби знімають і встановлюють з урахуванням їх початкової кількості та розташування або виконують регулювання за настановою для конкретної моделі.

Підставою для дефектування є відколи чи значне спрацювання зубців, пошкодження різьби, порушення посадок, вигин, збільшений люфт і виразний шум коробки під навантаженням. Одночасно перевіряють відповідну шестерню та опори: встановлення нової деталі поруч зі зношеними компонентами не усуває причину неправильного зачеплення. Після складання вал має обертатися вільно, без заїдань, а передачі — вмикатися у передбаченій послідовності. Остаточну перевірку проводять до закриття картера або кришки КПП, дотримуючись порядку складання обраної модифікації ІЖ.
