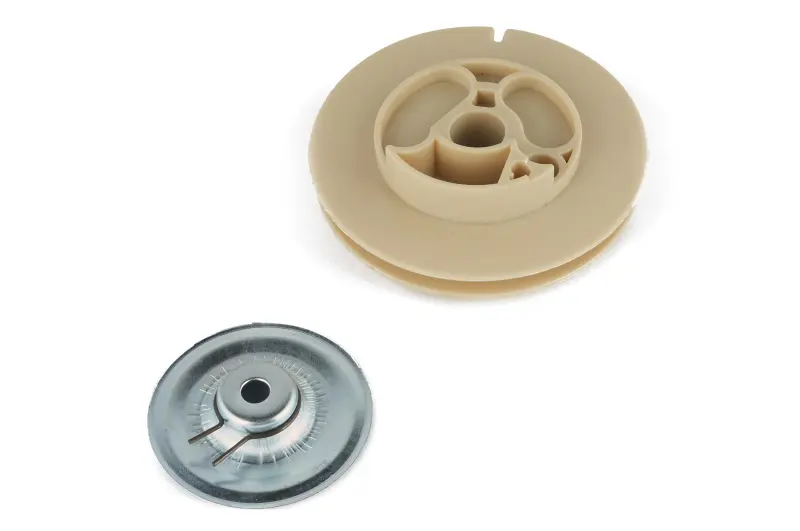

Шків ручного стартера (храповик) для бензогенератора ET-950 UG

Шків ручного стартера ET-950 UG

Деталь призначена для ручного запуску бензогенератора ET-950 UG із двотактним двигуном та діаметром циліндра 45 мм. Шків розміщується всередині корпусу стартера й бере участь у передаванні тягового зусилля від пускового шнура до механізму провертання двигуна. Він потрібний під час ремонту стартера, коли штатна деталь зношена, пошкоджена або вже не взаємодіє належним чином із храповим зачепленням.

Як шків працює під час запуску

Коли користувач витягує руків’я, шнур повертає шків. Його профільовані ділянки взаємодіють із відповідною частиною пускового механізму, тому зусилля передається далі, а двигун отримує початкове обертання. Після відпускання руків’я шнур має повернутися до корпусу стартера, а деталі зачеплення — зайняти початкове положення. Тому справність шківа впливає і на захоплення під час ривка, і на рівну роботу всього ручного пуску.

Кругла деталь має центральну посадкову зону, внутрішні ребра та сформовані ділянки для сполучення із сусідніми деталями стартера. Така конфігурація потребує точного збігу з корпусом, віссю, пружиною, шнуром і відповідною частиною храповика. Навіть за однакового призначення стартерні шківи різних генераторів можуть відрізнятися зовнішнім діаметром, розміром центрального отвору, висотою маточини, шириною канавки та розташуванням зачепів.

Що перевірити перед вибором

Головний орієнтир для цієї позиції — бензогенератор ET-950 UG, двотактне виконання двигуна та діаметр циліндра 45 мм. Якщо на генераторі раніше замінювали стартер у зборі або встановили іншу модифікацію кожуха, підбір варто доповнити порівнянням геометрії з демонтованою деталлю. Назва моделі сама по собі не усуває можливих відмінностей між версіями пускового механізму.

• Зовнішній розмір: порівняйте діаметр нового та старого шківа, щоб деталь вільно оберталася всередині корпусу без перекосу й торкання стінок.
• Центральна посадка: зіставте діаметр отвору, форму маточини та робочу висоту, від яких залежить положення шківа відносно осі.
• Профіль зачеплення: перевірте кількість, форму й розташування ділянок, що взаємодіють із відповідною частиною храпового механізму.
• Канавка під шнур: порівняйте її ширину та глибину, а також напрямок укладання пускового шнура.
• Сполучення з пружиною: переконайтеся, що місце фіксації зворотної пружини виконане так само, як на попередній деталі.

Коли потрібна заміна

Приводом перевірити шків є холостий хід руків’я без провертання двигуна, переривчасте захоплення, ривки, удари у стартері, прослизання або нестабільний запуск. Під час огляду звертають увагу на збиті краї зачепів, тріщини, деформацію центральної частини, пошкодження канавки та сліди перекосу. Подібні ознаки можуть виникати й через несправність шнура, зворотної пружини або відповідного храпового механізму, тому перед заміною доцільно оцінити всі сполучені деталі.

Установлення та перевірка

Для монтажу корпус ручного стартера знімають із генератора, запам’ятовуючи положення шнура, пружини та внутрішніх деталей. Новий шків установлюють у такій самій орієнтації, без примусового підгинання зачепів і розточування центральної посадки. Після складання спочатку кілька разів плавно витягують руків’я: шнур має виходити без заклинювання, повертатися до корпусу, а храповий механізм — упевнено вмикатися та звільнятися. Лише після цієї перевірки стартер установлюють на двигун.

Цей шків дає змогу відновити штатний ручний запуск ET-950 UG без заміни всього стартера, якщо корпус, пружина, шнур і відповідні деталі придатні до подальшої роботи. Точне порівняння посадки та профілю зі знятою деталлю допомагає уникнути невідповідності й повернути пусковому механізму передбачуване спрацьовування.
