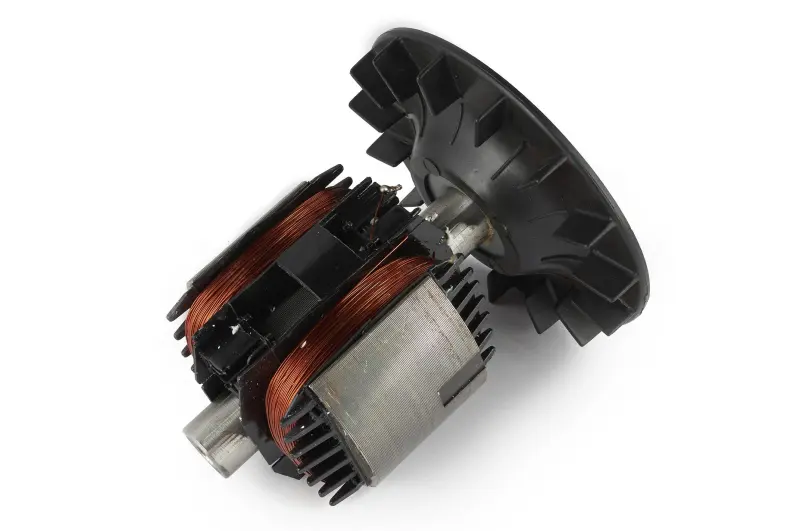

Якір (ротор) бензогенератора ET-950 BEST

Якір (ротор) для бензогенератора ET-950 BEST

Ротор призначений для ремонту генераторної частини бензогенератора ET-950 BEST. Цю деталь також називають якорем генератора. Її встановлюють замість штатного ротора, якщо попередній вузол зношений або пошкоджений, а генераторна частина потребує відновлення. Запчастина не є універсальною, тому під час вибору потрібно врахувати виконання конкретного бензогенератора та конструкцію демонтованої деталі.

У робочому вузлі ротор обертається разом зі статором. Для правильного складання мають збігатися виконання вала, посадкові ділянки та суміжні елементи. Конструкція ротора поєднує вал, обмотку, пакет металевих пластин і крильчатку. Це готова деталь для встановлення замість відповідного штатного ротора генераторного вузла.

Запчастина розрахована на бензогенератори ET-950 із двотактним двигуном. Додатковим орієнтиром під час добору є діаметр циліндра двигуна 45 мм. Водночас збіг моделі та цього параметра не скасовує перевірки конструкції: бензогенератори з позначенням ET-950 можуть мати різні виконання. Перед купівлею варто зіставити новий ротор зі знятим вузлом, щоб переконатися у відповідності посадки та сполучення зі статором.

Коли потрібна заміна ротора

Якір використовують під час ремонту генераторної частини, коли необхідно замінити зношений або пошкоджений штатний ротор. Деталь дає змогу відновити вузол без пошуку універсального аналога та підходить для планового ремонту бензогенератора відповідного виконання. Потребу в заміні визначають з урахуванням стану демонтованого ротора й інших компонентів генераторної частини.

Що зіставити перед замовленням

• модель бензогенератора та тип установленого двигуна;
• форму, розташування й виконання крильчатки;
• конструкцію вала та його посадкових ділянок;
• габарити пакета металевих пластин;
• виконання та підключення обмотки;
• сполучення ротора зі штатним статором.

Найбільшу увагу приділіть парі «ротор — статор», адже ці деталі працюють в одному генераторному вузлі та мають відповідати одна одній. Якщо старий ротор зберігся, порівняйте деталі за загальною компоновкою, валом, посадковими місцями, осердям, крильчаткою та підключенням обмотки. Коли бензогенератор раніше розбирали або попередня деталь відсутня, орієнтуйтеся на параметри встановлених компонентів і серійні дані техніки.

Установлення та перевірка після монтажу

Монтаж виконують із дотриманням порядку розбирання та складання конкретного бензогенератора. Під час установлення потрібно правильно розташувати ротор відносно статора й штатних елементів генераторного вузла та переконатися у збігу посадкових місць. Перед остаточним складанням слід перевірити коректне встановлення вала, штатне положення крильчатки й відповідність підключення обмотки початковому виконанню.

Після монтажу перевірте, чи вільно обертається ротор і чи правильно він сполучається з установленими деталями. Ротор не повинен торкатися статора або інших елементів вузла. Така перевірка до завершення складання дає змогу вчасно помітити невідповідність конструкції та уникнути повторного розбирання бензогенератора.
