Однофазний AVR-регулятор BEST для бензогенератора 4–6 кВт, 250 В, 6 проводів

Однофазний AVR-регулятор BEST для бензогенератора 4–6 кВт

Модуль призначений для ремонту бензогенераторів потужністю 4–6 кВт з однофазною генераторною частиною та відповідною шестипровідною схемою підключення. AVR підтримує заданий рівень вихідної напруги: отримує сигнал від генераторної частини та змінює струм збудження відповідно до режиму. Таке регулювання особливо потрібне під час переходу від холостого ходу до навантаження і назад, коли генератор має зберігати коректні параметри на виході.

Призначення та конструкція

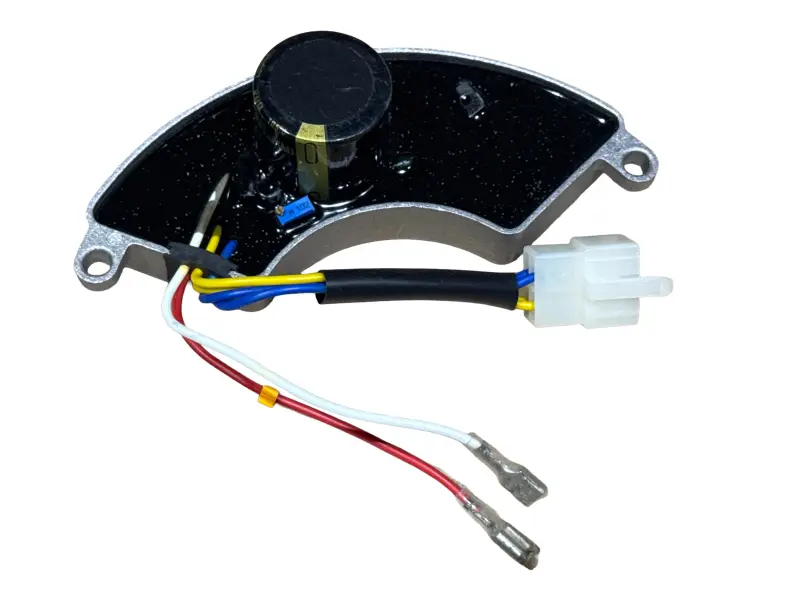

Регулятор виконаний у сегментному корпусі з двома монтажними вушками. Електронна частина залита чорним компаундом, зверху розміщений циліндричний конденсатор, а для підключення передбачений джгут проводів. Виконання розраховане на встановлення всередині генераторної частини на штатне місце, тому форма основи, розташування кріплень і напрямок виходу проводів мають таке саме значення, як діапазон потужності.

Версія розрахована на однофазні бензогенератори 4–6 кВт і має позначення 250 В. Підключення охоплює шість проводів та комбінацію контактів «2 мама + 4 тато». Ці параметри стосуються саме цієї модифікації й мають збігатися з конфігурацією демонтованого AVR. Регулятори для трифазних установок, варіанти з іншою кількістю виводів або іншою контактною групою не є прямою заміною.

Що порівняти перед вибором

• Тип генератора: однофазне виконання та бензиновий привод.
• Діапазон потужності: 4–6 кВт за даними генератора і встановленого раніше регулятора.
• Підключення: шість проводів, два контакти типу «мама» та чотири типу «тато».
• Параметр версії: позначення 250 В має відповідати деталі, яку замінюють.
• Механічна посадка: сегментна форма, два вушка, відстань між точками кріплення, габарити та положення джгута.
• Розведення: призначення кожного виводу звіряють зі схемою конкретного генератора, а не лише за кольором ізоляції.

Навіть за однакової заявленої потужності генератори різних серій можуть відрізнятися роз’ємами, розташуванням контактів і посадковим місцем. Тому назви моделі техніки недостатньо: надійний підбір виконують за сукупністю параметрів старого модуля та сервісної схеми генератора. Якщо корпус підходить, але відрізняється кількість проводів, тип контактів або порядок з’єднань, установлювати регулятор без перевірки розведення не можна.

Коли потрібна перевірка AVR

Підставою для діагностики є нестабільна вихідна напруга, виразні просідання, завищене або занижене значення, а також перебої під час зміни навантаження. Перед заміною перевіряють стан роз’ємів і проводки, якість контактів, обмотки, щітковий механізм за його наявності та стабільність обертів двигуна. Подібні прояви можуть виникати не лише через регулятор, тому попередня діагностика допомагає не замінювати справну деталь.

Установлення та контроль результату

Монтаж виконують на повністю зупиненому та знеструмленому генераторі відповідно до його сервісної документації. Спочатку фіксують попереднє розташування проводів, потім установлюють модуль без перекосу й підключають кожен вивід за штатною схемою. Джгут укладають так, щоб він не торкався обертових частин, гострих крайок і поверхонь, що нагріваються. Контакти мають бути посаджені щільно, без натягу проводів.

Після встановлення з’єднання перевіряють повторно. Перший запуск проводять без підключеного навантаження та контролюють вихідну напругу вимірювальним приладом; навантаження додають лише після отримання стабільного штатного значення. Якщо напруга залишається неправильною або помітно коливається, генератор зупиняють і продовжують діагностику підключення, збудження та механічної частини. Такий порядок допомагає безпечно оцінити результат ремонту й переконатися, що обрана шестипровідна версія відповідає генератору.
