AVR-регулятор напруги бензогенератора 2–2,8 кВт, 220 В BEST

AVR-регулятор напруги бензогенератора 2–2,8 кВт BEST

Модуль BEST призначений для бензинових генераторів із виходом 220 В та потужністю 2–2,8 кВт. Він контролює вихідну напругу генераторної частини й змінює струм збудження, допомагаючи утримувати показники ближче до заданого рівня під час зміни навантаження. Деталь застосовують для ремонту, коли встановлений регулятор уже не коригує напругу належним чином або має механічні чи термічні пошкодження.

Призначення та виконання

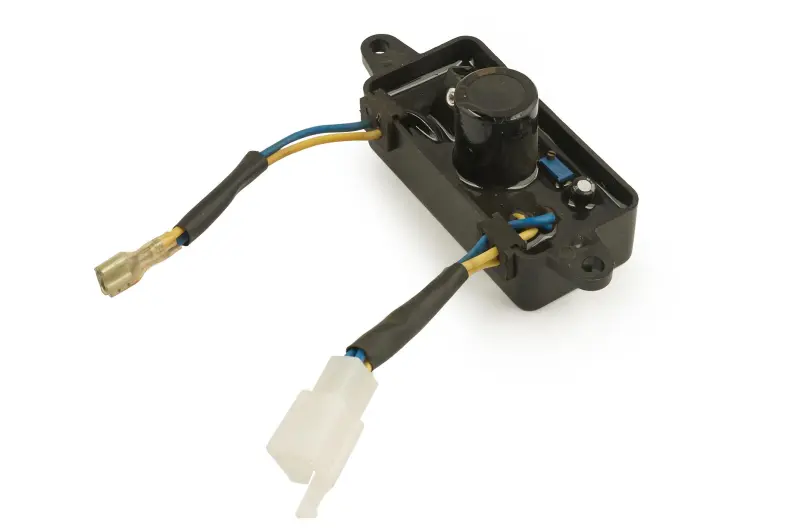

Регулятор має прямокутний корпус із монтажними вушками. Конструкція містить вбудований циліндричний конденсатор і дротові виводи з різними роз’ємами. Саме виконання визначає спосіб установлення: новий модуль має відповідати штатній деталі за формою корпусу, розташуванням отворів, кількістю проводів і конфігурацією контактів, а не лише за діапазоном потужності.

Під час роботи AVR відстежує напругу на виході генератора та керує збудженням. Коли навантаження змінюється, регулятор компенсує відхилення в межах можливостей генераторної установки. Справний модуль допомагає зменшити виражені просідання та завищення напруги, завдяки чому підключена техніка отримує стабільніше живлення. Кінцевий результат водночас залежить від обертів двигуна, стану щіток, обмоток і контактних з’єднань.

Перевірка AVR доречна, якщо напруга плаває, різко змінюється після підключення споживача, залишається надто низькою чи високою або взагалі відсутня за працюючого двигуна. Такі ознаки можуть виникати не лише через регулятор. Перед заміною перевіряють дроти, щітковий механізм, обмотки та сталість обертів, щоб не встановлювати нову деталь за несправності іншої частини генератора.

Що зіставити перед замовленням

• Тип техніки. Позиція розрахована на бензогенератор, у якому використовується електронний регулятор такого виконання.
• Вихідні параметри. Для цієї модифікації зазначені 220 В і потужність генератора в межах 2–2,8 кВт.
• Корпус та кріплення. Порівняйте загальну форму, розташування й відстань між монтажними отворами зі знятим модулем.
• Дротові виводи. Кількість проводів, типи роз’ємів і точки підключення мають збігатися.
• Схема генератора. Перевірте настанову для конкретної моделі, адже однакова потужність не означає однакової конструкції AVR.

Вибору лише за позначенням «2–3 кВт» недостатньо. На генераторах близької потужності трапляються регулятори іншої форми, з відмінною кількістю контактів, номіналом конденсатора та розташуванням кріплень. Якщо старий блок зберігся, орієнтуйтеся на його геометрію і підключення. Значення ємності та напруги конденсатора потрібно брати зі штатної деталі або технічної документації генератора, оскільки для цієї позиції точний номінал не вказаний.

Установлення та початкова перевірка

Перед демонтажем генератор зупиняють, від’єднують споживачів і унеможливлюють випадковий запуск. Розташування проводів старого модуля варто зафіксувати до від’єднання. Новий регулятор закріплюють у штатному місці без перекосу, а дроти прокладають подалі від обертових і сильно нагрітих частин. Контакти мають бути чистими та щільно зафіксованими, адже послаблене чи окиснене з’єднання також здатне спричинити нестабільні показники.

Після монтажу вихід перевіряють вимірювальним приладом спочатку без підключених споживачів, а потім із допустимим навантаженням відповідно до настанови генератора. Якщо напруга не стабілізувалася, діагностику продовжують у системі збудження та генераторній частині. Модуль підходить для ремонту бензогенератора 220 В потужністю 2–2,8 кВт за повного збігу кріплення, проводів і схеми підключення зі штатним регулятором.
