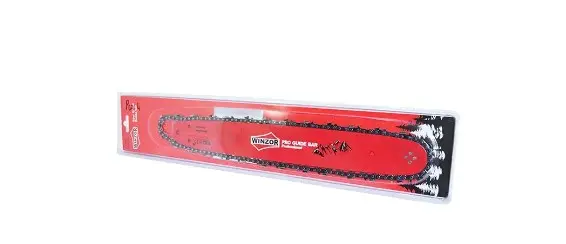

Шина Winzor 16″ (40 см) з ланцюгом 3/8″, 1,3 мм, 56 ланок RS для Partner 350–401

Шина Winzor 16″ із пиляльним ланцюгом 3/8″ для Partner 350–401

Комплект призначений для оновлення різальної гарнітури бензопил Partner із позначенням 350–401. До нього входять напрямна шина Winzor завдовжки 16″ (40 см) і пиляльний ланцюг конфігурації 3/8″, 1,3 мм, 56 ведучих ланок, RS. Спільна заміна цих двох деталей доречна, коли попередня шина вже зношена чи пошкоджена, а ланцюг розтягнувся, затупився або має дефекти.

Під час роботи шина задає траєкторію руху ланцюга, а ведучі ланки проходять її пазом і зчіплюються із зірочкою пилки. Різальні зубці формують пропил у деревині. Для правильного встановлення всі параметри гарнітури мають збігатися одночасно: крок, товщина ведучої ланки, кількість ведучих ланок, довжина та кріплення шини. Збігу лише за довжиною 40 см недостатньо.

Параметри комплекту

• Напрямна шина: Winzor, 16″ (40 см).
• Крок ланцюга: 3/8″.
• Товщина ведучої ланки: 1,3 мм; цей розмір має відповідати ширині паза шини.
• Довжина ланцюга: 56 ведучих ланок.
• Позначення виконання: RS.
• Призначення: різальна гарнітура для бензопил Partner із позначенням 350–401.

Розмір 16″ означає номінальну робочу довжину шини, а не її повну довжину від хвостовика до носової частини. Тому під час порівняння зі старою деталлю орієнтуються не на загальний вимір металевої пластини, а на позначення довжини та інші параметри гарнітури.

Як перевірити сумісність

Перед вибором уточніть повне позначення бензопили та конфігурацію встановленого комплекту. Крок 3/8″ має відповідати ведучій зірочці та зірочці в носовій частині шини, якщо вона передбачена конструкцією. Товщина ведучої ланки 1,3 мм має збігатися з пазом, а кількість 56 визначає довжину замкненого ланцюга для цієї шини. Інша комбінація може не натягуватися, не входити в паз або неправильно взаємодіяти із зірочкою.

У пилок однієї серії можуть застосовуватися різні варіанти різальної гарнітури. Якщо раніше була встановлена шина іншої довжини, ланцюг з іншою кількістю ланок або паз іншої ширини, самого збігу назви Partner недостатньо. Також порівняйте форму хвостовика старої шини, розташування кріпильного паза, отворів натягувача та каналу подавання оливи. Ці точки визначають посадку шини на корпус пилки.

Встановлення та первинна перевірка

Монтаж виконують на зупиненій пилці в захисних рукавицях. Після зняття бічної кришки шину встановлюють на кріпильні деталі, ланцюг укладають на ведучу зірочку та в паз по всій довжині. Різальні зубці на верхній гілці мають бути спрямовані в напрямку руху до носової частини шини. Усі ведучі ланки мають повністю перебувати в пазу, а штифт натягувача — потрапити у відповідний отвір шини.

До остаточного затягування кріплення регулюють натяг: нижня гілка не повинна провисати, водночас ланцюг має рухатися по шині без заклинювання. Після складання перевіряють посадку ланок, вільний хід і подавання оливи на гарнітуру. Надто слабкий натяг підвищує ризик сходження ланцюга, а надмірний перешкоджає вільному руху та збільшує навантаження на сполучені деталі.

Експлуатація та обслуговування

Стан гарнітури перевіряють перед роботою: паз очищують від тирси, контролюють натяг, гостроту зубців і надходження оливи. Підставою замінити комплект є пошкодження або виражений знос шини, деформація, пошкоджені ланки чи ланцюг, який уже неможливо нормально натягнути й обслуговувати. Комплект Winzor підходить для відновлення штатної конфігурації 16″ / 3/8″ / 1,3 мм / 56 ланок на сумісній версії Partner 350–401.
