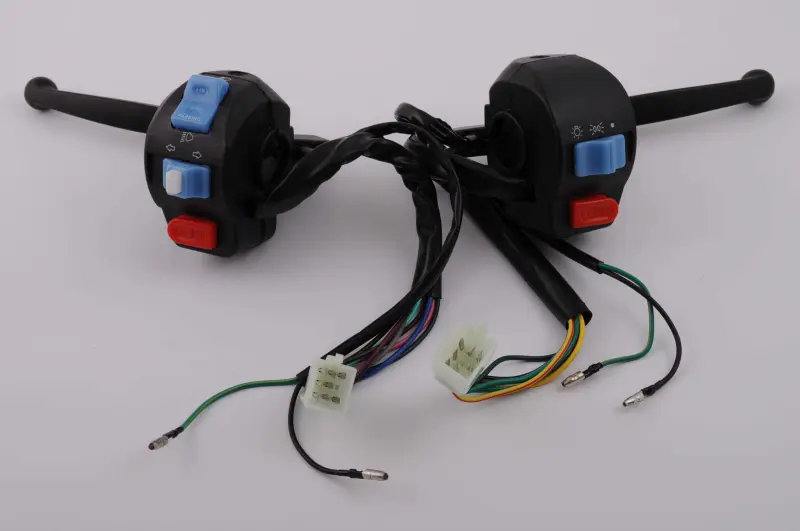

Блоки кнопок керма з важелями 4T GY6 50, барабан/барабан, пара

Блоки кнопок керма з важелями для 4T GY6 50

Комплект призначений для скутерів із чотиритактним двигуном GY6 об’ємом 50 см³ та механічними барабанними гальмами спереду і ззаду. Він поєднує лівий і правий пульти керування, кріплення та два гальмівні важелі. Така конфігурація підходить для ремонту кермової частини, коли пошкоджені корпуси перемикачів, клавіші, проводка біля керма, кріплення або самі важелі.

Пульти встановлюються з обох боків керма та дають змогу керувати передбаченими на скутері функціями освітлення й сигналізації, не прибираючи рук із руків’їв. На корпусах розташовані кольорові клавіші та зрозумілі піктограми. Від кожного блока виведені дроти з роз’ємами й окремими контактами, а вбудовані кронштейни слугують опорою для гальмівних важелів. Комплект розрахований саме на поєднання барабанного переднього та барабанного заднього гальма, тому його не слід обирати замість виконання «диск/барабан» лише через зовнішню подібність.

Що передбачає конфігурація

• лівий і правий блоки кнопок для встановлення на кермо;
• два важелі під механічний привод барабанних гальм;
• корпуси з кріпленнями до керма;
• виведену проводку зі штекерними з’єднаннями та окремими контактами;
• клавіші керування з кольоровим розрізненням і піктограмами функцій.

Як правильно підібрати комплект

Позначення GY6 50 вказує на поширену платформу чотиритактних скутерів, проте для впевненого вибору самої моделі двигуна недостатньо. Спочатку перевірте тип обох гальм: цей варіант потрібний лише для схеми «барабан спереду — барабан ззаду». Далі зіставте форму та розташування кріплень, конструкцію гальмівних важелів, місця приєднання тросів і посадку корпусів на кермі. Окремо порівняйте кількість штекерів, число контактів у кожному роз’ємі, розташування одиночних клем і призначення дротів старих пультів.

Форма клавіш і набір команд у різних версіях скутерів GY6 можуть відрізнятися навіть за однакового об’єму двигуна. До монтажу потрібно перевірити розташування перемикачів, піктограми, довжину виводів і маршрут проводки під переднім облицюванням. Колір дроту сам по собі не є достатньою підставою для під’єднання: орієнтуватися потрібно на схему конкретного скутера та відповідність контактів штатним роз’ємам.

Коли потрібна заміна

Встановлення нового комплекту актуальне за наявності тріщин на корпусах, пошкоджених кріплень, люфту чи поломки важелів, заїдання клавіш, нестабільного спрацьовування світла, покажчиків повороту або звукового сигналу. Парна конфігурація також зручна під час відновлення скутера після пошкодження кермової частини: обидва пульти мають однакове виконання, а важелі та кріплення підбираються як єдиний набір для двох барабанних гальм.

Монтаж і перевірка

Перед установленням потрібно зафіксувати призначення роз’ємів старих блоків і положення тросів, після чого зняти важелі та корпуси без натягування проводки. Нові пульти закріплюють так, щоб клавіші вільно натискалися, важелі мали повний хід, а дроти не затискалися корпусами й не натягувалися під час повороту керма. Після під’єднання перевіряють кожну команду окремо, роботу стоп-сигналу від обох важелів, повернення важелів, а також дію переднього та заднього гальма. Остаточне регулювання тросів виконують відповідно до вимог конкретної моделі скутера.

Цей комплект варто обирати для 4T GY6 50 лише за повного збігу гальмівної схеми, механічних посадкових місць і під’єднання. Попереднє порівняння зі знятими деталями допомагає уникнути ситуації, коли корпуси підходять до керма, але відрізняються важелі, тросові кріплення або штекери.
