Понижувальний редуктор DIGGER для 188F/190F, вал 25 мм, автоматичне зчеплення

Понижувальний редуктор DIGGER для двигунів 188F/190F

Модель призначена для мотоблоків та іншої малої техніки з двигунами серій 188F і 190F, обладнаними валом діаметром 25 мм зі шпонковою посадкою. Редуктор зменшує частоту обертання, що передається від двигуна до приводу, та водночас допомагає отримати більше тягове зусилля. Таке перетворення потрібне під час обробітку ґрунту, переміщення техніки й виконання операцій, де впевнена тяга на невисокій швидкості важливіша за максимальну швидкість обертання.

Редуктор об'єднаний з автоматичним зчепленням. Передавання обертання вмикається в міру набору двигуном обертів, тому окреме ручне керування муфтою не потрібне. На малих обертах привод не має отримувати постійне обертання, а після їх збільшення зчеплення передає крутний момент на понижувальний механізм. Таке компонування спрощує побудову приводу та підходить для заміни аналогічного редуктора з уже вбудованим автоматичним зчепленням.

Конструкція та призначення

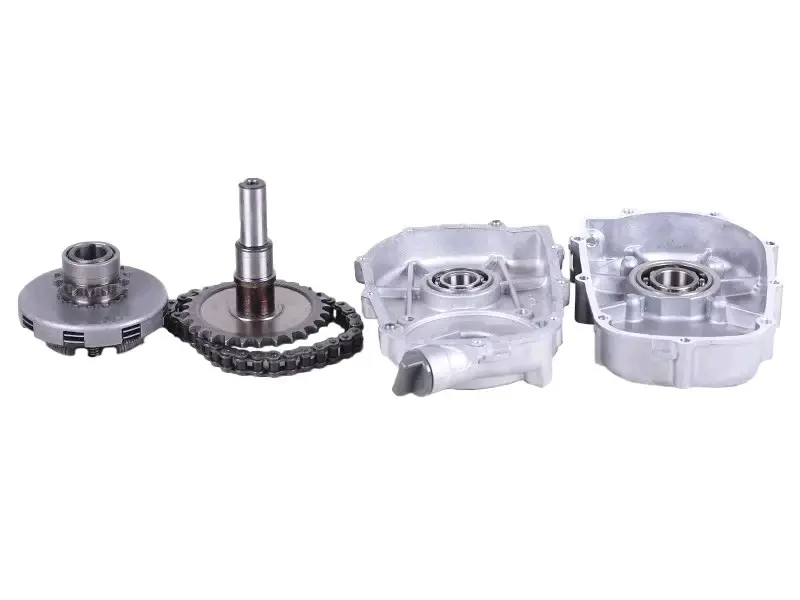

У закритому розбірному корпусі розміщено ланцюгову передачу із зірочками, вихідний вал та опорні підшипники. Ланцюгова схема з'єднує вхідну частину з виходом редуктора й забезпечує потрібну зміну частоти обертання. Дві половини корпусу фіксують взаємне положення валів, підшипників і передачі, тому точна посадка корпусу та рівномірне затягування кріплень безпосередньо впливають на роботу механізму без перекосу.

Шпонкове з'єднання передає крутний момент між валом двигуна та приєднаною частиною без провертання відносно посадкового місця. Для правильного монтажу мають збігатися діаметр вала, ширина й положення шпонкового паза, довжина доступної посадкової частини та розташування редуктора відносно двигуна. Установлення із зусиллям на невідповідний вал може пошкодити посадку, шпонку або підшипникові опори.

Що перевірити під час вибору

Позначення двигуна 188F або 190F є першим критерієм, проте добір не можна обмежувати лише серією мотора. У різних виконаннях техніки можуть відрізнятися вал, кріпильна площина та розташування приводу. Перед замовленням зіставте старий редуктор і двигун за такими ознаками:

• Посадка на двигун: вал діаметром 25 мм і з'єднання під шпонку мають повністю відповідати наявній конфігурації.
• Тип увімкнення: ця версія має автоматичне зчеплення та призначена для заміни редуктора з таким самим принципом підключення приводу.
• Кріплення: порівняйте форму приєднувальної площини, кількість і розташування отворів, а також вільний простір біля двигуна.
• Вихідна частина: перевірте положення, напрямок і виліт вихідного вала відносно веденого механізму.
• Габаритна сумісність: корпус, зчеплення та привод не повинні торкатися рами, захисних кожухів або сусідніх деталей машини.

Установлення та перевірка після заміни

Монтаж виконують на очищені посадкові поверхні. Шпонка повинна входити в паз без перекосу, а редуктор — сідати на вал без ударного навантаження. Кріплення затягують рівномірно, контролюючи положення корпусу та співвісність з'єднаних деталей. До першого запуску перевіряють вільне обертання доступних частин, відсутність заїдань і правильне розміщення приводу.

Перед початком експлуатації потрібно уточнити необхідний тип і рівень мастила для конкретної конфігурації, перевірити герметичність з'єднання половин корпусу та стан ущільнень. Після пробного запуску слід проконтролювати відсутність стороннього шуму, надмірного нагрівання, вібрації та слідів витоку. Новий редуктор не усуне проблеми, спричинені перекосом рами, пошкодженим веденим механізмом або неправильним з'єднанням валів, тому весь привод перевіряють як єдину систему.

Підставою для діагностики старого редуктора є посилений гул, ривки під час передавання тяги, помітний люфт валів, масляні сліди на корпусі або зменшення тягового зусилля. Якщо перевірка вказує на зношення редуктора чи зчеплення, модель DIGGER для 188F/190F дає змогу замінити агрегат у зборі. Точний збіг вала 25 мм, шпонкової посадки, кріплення та вихідної геометрії допоможе встановити деталь без перероблення штатного приводу.
