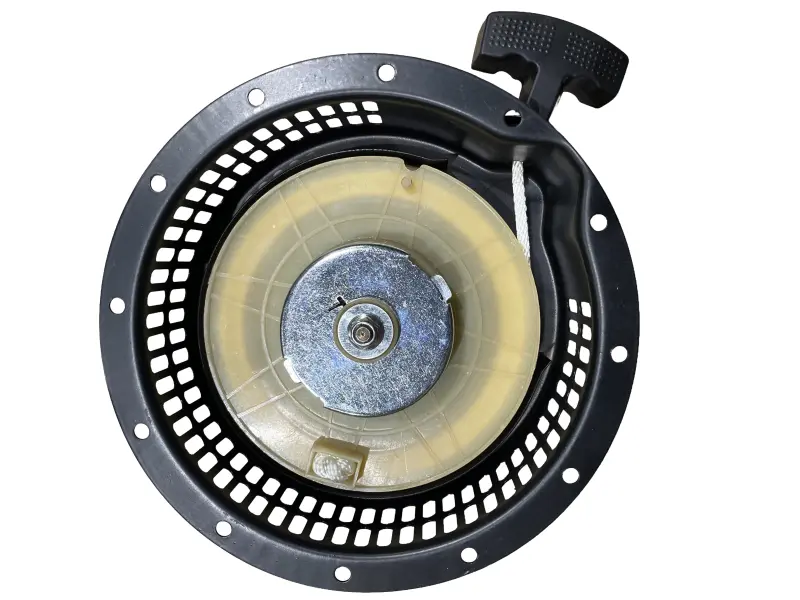

Ручний стартер у зборі для двигуна 186F, D-215 мм, DIGGER

Ручний стартер у зборі для двигуна 186F, D-215 мм, DIGGER

Стартер призначений для ручного запуску двигунів серії 186F, які встановлюють на мотоблоках і генераторних установках. Тяговий механізм перетворює рух рукоятки та шнура на короткочасне обертання двигуна перед початком його самостійної роботи. Виріб виконаний як зібраний вузол, тому дає змогу замінити весь пусковий механізм, коли відновлення окремої пружини, барабана чи зачепів уже недоцільне.

Будова та принцип дії

У круглому корпусі розміщені барабан для намотування шнура, спіральна поворотна пружина та механізм зачеплення; назовні виведені шнур і тягова рукоятка. Під час витягування рукоятки шнур розкручує барабан, а зачеплення передає обертальний імпульс на відповідну частину двигуна. Після відпускання справна пружина повертає шнур на барабан. Така схема не потребує окремого електропривода та зберігає звичний спосіб запуску техніки з двигуном 186F.

Заміна стартера потрібна, якщо шнур повертається не повністю, рухається ривками, прокручується без упевненого зачеплення або механізм зривається під навантаженням. Причиною таких проявів можуть бути пошкодження пружини, барабана, шнура чи деталей зачеплення. Стартер у зборі дозволяє замінити пов’язані компоненти одним вузлом і не складати зношений механізм із розрізнених деталей.

Що перевірити під час вибору

Позначення двигуна 186F — головний орієнтир, проте його недостатньо для підбору без перевірки посадки. У різних виконань техніки можуть відрізнятися корпус, розташування отворів і відповідний механізм. У назві цієї моделі зазначений розмір D-215 мм. Порівнюйте його з відповідним розміром демонтованого стартера та не плутайте зовнішній діаметр корпусу з відстанню між центрами кріпильних отворів: ці величини характеризують різні частини деталі.

• Модель двигуна: позначення 186F на двигуні або в технічній документації машини.
• Посадкова геометрія: розмір 215 мм, кількість отворів, відстані між ними та їхнє положення відносно центра.
• Центральна частина: форма й розмір зони зачеплення мають відповідати храповику на двигуні.
• Положення рукоятки: вихід шнура має бути зручним відносно рами, кожуха та інших деталей машини.
• Глибина корпусу: після монтажу внутрішній механізм не повинен упиратися у відповідну частину або залишатися надто далеко від неї.

Позначення 6/9 Hp у товарній назві є додатковим орієнтиром серії, однак під час замовлення вирішальними залишаються модель двигуна й фактична посадкова геометрія. Якщо старий корпус зберігся, зіставте обидва стартери поруч: зовнішній контур, точки кріплення, центральний отвір, напрямок виходу шнура та будову зачеплення.

Встановлення та перевірка

Стартер монтується на штатне місце знятого вузла. Перед кріпленням очистьте посадкову поверхню, переконайтеся, що відповідний храповик не пошкоджений і підходить до механізму зачеплення нового стартера. Корпус виставляють без перекосу, а кріплення затягують рівномірно. Болти й відповідний храповик потрібно застосовувати ті, що підходять конкретному двигуну; їх наявність у складі цієї позиції назвою не заявлена.

Після монтажу кілька разів плавно витягніть шнур без запуску. Барабан має обертатися без заклинювання, механізм — входити в зачеплення, а шнур — повністю повертатися до корпусу. Така попередня перевірка допомагає одразу виявити перекіс, неправильну глибину посадки або невідповідність деталей. Стартер DIGGER для 186F і посадкового розміру 215 мм підходить для відновлення штатного ручного запуску мотоблока чи генераторної установки за умови точного збігу всіх кріпильних і спряжених частин.
