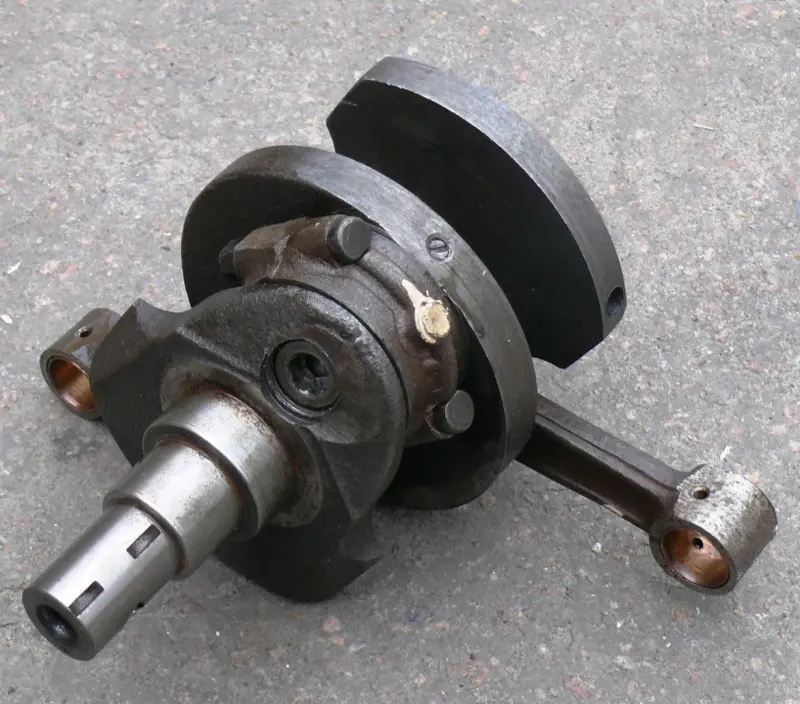

Колінвал МТ/Дніпро у зборі з втулками шатунів VDKI

Колінвал МТ/Дніпро у зборі з втулками шатунів VDKI

Колінчастий вал призначений для ремонту двигуна мотоцикла МТ/Дніпро з відповідною будовою кривошипно-шатунного механізму. Він сприймає зусилля від поршнів через шатуни, перетворює зворотно-поступальний рух на обертання та передає крутний момент іншим механізмам двигуна. Виконання у зборі містить два шатуни, а в їхніх верхніх головках установлені втулки під поршневі пальці. Такий формат зручний під час капітального ремонту, коли потрібно замінити не одну зношену поверхню, а основний комплект сполучених деталей.

Призначення та особливості конструкції

Колінвал працює під змінним навантаженням і водночас задає взаємне положення шатунів, поршнів та деталей приводу. Від стану шийок, посадкових ділянок і шатунних з'єднань залежать вільне обертання, відсутність заклинювання та правильне передавання зусилля. На валу передбачені корінні й шатунні шийки, противаги, хвостовики для сполучення з деталями двигуна та ділянки підведення мастила. Два шатуни вже об'єднані з валом в один вузол; втулки у верхніх головках слугують посадковими поверхнями для поршневих пальців.

Цю деталь обирають для капітального ремонту після дефектування старого колінвала. Підставами для заміни можуть бути зношення або пошкодження шийок, неприпустимий люфт у шатунних з'єднаннях, задири, биття, пошкодження посадок чи неможливість відновити вал до передбачених ремонтних розмірів. Стук і вібрація самі по собі не визначають причину несправності, тому перед замовленням варто перевірити також вкладиші, підшипники, поршневі пальці та сполучені деталі.

Що звірити під час добору

Позначення МТ/Дніпро охоплює кілька виконань двигунів, тому деталь добирають за конструкцією знятого колінвала й даними конкретного мотора. Назви моделі мотоцикла без перевірки двигуна недостатньо: за роки експлуатації силовий агрегат могли замінити або скласти з деталей іншої модифікації.

• Конфігурація вала: порівняйте форму й розташування противаг, шатунів та обох хвостовиків.
• Посадкові розміри: зіставте діаметри й довжину корінних та шатунних шийок, місця встановлення підшипників, шестерень, центрифуги й маховика.
• Виконання шатунів: переконайтеся, що потрібен варіант із втулками у верхніх головках, і перевірте відповідність поршневим пальцям.
• Система мащення: розташування отворів і каналів підведення мастила має відповідати картеру та сполученим деталям двигуна.
• Ремонтна група: вкладиші, підшипники та інші пари добирають до фактичних розмірів шийок, а не лише за загальною назвою мотоцикла.

Установлення та контроль після складання

Заміна колінвала потребує розбирання двигуна й точних вимірювань. Перед монтажем очищають картер і канали мащення, перевіряють стан опор, підшипників, вкладишів, сальників, поршневих пальців та шатунного кріплення. Втулки верхніх головок мають відповідати пальцям за посадкою; остаточну перевірку проміжку виконують вимірювальним інструментом. Шатуни повинні повертатися вільно, без заїдань, а їхні осьові й радіальні проміжки — вкладатися в норми настанови для конкретної модифікації двигуна.

Під час складання дотримуються орієнтації шатунів, послідовності встановлення опор і моменту затягування шатунного кріплення, визначених ремонтною документацією мотоцикла. Після встановлення контролюють легкість обертання, осьове переміщення, биття, збіг каналів мащення та посадку приводних деталей. Перший запуск виконують лише після повного складання й заповнення системи мащення передбаченим способом. Колінвал VDKI підходить для планового відновлення двигуна МТ/Дніпро, якщо його конструкція та всі сполучні розміри збігаються зі знятою деталлю.
