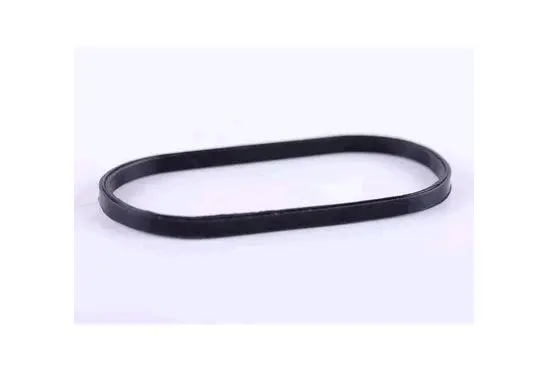

Ущільнювальне кільце блока циліндрів 186F (9 к.с.) DIGGER

Ущільнювальне кільце блока циліндрів 186F

Гумове кільце DIGGER призначене для дизельного чотиритактного двигуна 186F потужністю 9 к.с., який застосовують на мотоблоках. Деталь працює в зоні блока циліндрів і герметизує канал у місці сполучення блока з головкою. Її завдання — зберігати щільність цього з’єднання та не допускати просочування оливи через ущільнювану ділянку. Це саме овальне кільце блока, а не прокладка головки циліндра, не поршневе кільце й не сальник вала.

Призначення та конструкція

Кільце виготовлене з гуми та має єдиний замкнений контур овальної форми. Така геометрія відповідає видовженому посадковому місцю: після складання профіль притискається спряженими деталями й утворює безперервну лінію ущільнення. Під час ремонту важливо зберегти правильну посадку по всьому периметру — перекручений, розтягнутий або частково виведений із канавки контур не зможе рівномірно працювати після затягування.

Цю деталь замінюють під час розбирання відповідної частини двигуна, якщо старе кільце втратило форму, затверділо, потріскалося, сплющилося або має надриви. Підставою для перевірки також є сліди оливи біля ущільнюваного каналу після виключення інших можливих місць витоку. Нове кільце відновлює передбачене конструкцією ущільнення, проте не усуває пошкодження площин, тріщини корпусу чи помилки складання.

Як правильно підібрати

• Модель двигуна: головний критерій — позначення 186F; потужність 9 к.с. є додатковим орієнтиром, але не замінює перевірку моделі.
• Призначення: потрібне овальне гумове кільце каналу блока циліндрів, а не велика прокладка за контуром головки.
• Геометрія: перед придбанням порівняйте зі знятою деталлю загальну довжину та ширину овалу, форму заокруглень, ширину й висоту профілю.
• Посадкове місце: контур має вільно вкладатися у передбачену канавку без натягу, складок і ділянок, що виступають назовні.

Навіть за однакового позначення техніки виробники можуть застосовувати різні модифікації двигуна. Тому кільце варто добирати за кодом 186F на самому двигуні та за формою демонтованого ущільнення. Якщо старе кільце зруйноване або відсутнє, орієнтуйтеся на посадковий канал і схему блока циліндрів для конкретної версії мотора.

Установлення під час ремонту

Перед складанням канавку та прилеглі поверхні очищають від оливи, нагару й решток попереднього ущільнення, водночас перевіряючи їх на вибоїни та інші пошкодження. Кільце вкладають рівно за контуром, не перекручують і не розтягують для суміщення. Воно має залишатися всередині посадкового місця під час установлення головки. Герметик застосовують лише тоді, коли це прямо передбачено ремонтною документацією двигуна.

Кріплення головки затягують у визначеній для 186F послідовності та з моментом, указаним виробником двигуна: довільне або нерівномірне затягування може змістити кільце й порушити притискання. Після складання контролюють місце з’єднання під час роботи мотора. Такий порядок допомагає відокремити проблему самого ущільнення від дефектів канавки, спряжених поверхонь або сусідніх прокладок.
