Ведена шестерня диференціала DIGGER 195N 12 к.с., Z-15

Ведена шестерня диференціала DIGGER 195N, Z-15

Деталь призначена для ремонту диференціала трансмісії мотоблока з позначенням 195N і потужністю 12 к.с. Вона бере участь у передаванні крутного моменту всередині коробки передач або редуктора та працює в зачепленні з відповідною зубчастою деталлю. Позначення Z-15 вказує на вінець із 15 зубцями. Шестерню встановлюють замість зношеної або пошкодженої деталі, коли потрібно відновити правильне зачеплення та нормальну роботу механізму.

Призначення та конструкція

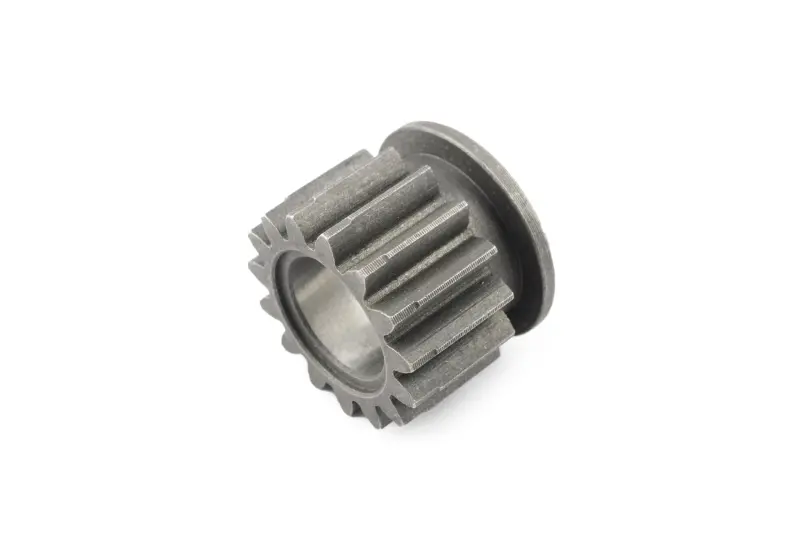

Шестерня має зовнішній прямозубий вінець, центральний циліндричний отвір і виступний опорний фланець з одного боку. Таке виконання потрібно враховувати під час добору: значення мають не лише кількість зубців і позначення двигуна, а й посадкова геометрія деталі. Зубчастий вінець повинен правильно взаємодіяти з парною шестернею, а отвір та опорна частина — відповідати місцю встановлення без надмірного люфту чи перекосу.

Модель 195N і потужність 12 к.с. допомагають визначити сімейство техніки, проте самі по собі не підтверджують збіг кожної версії коробки передач. На мотоблоках одного класу можуть використовуватися різні виконання трансмісії. Тому цю позицію слід добирати саме як ведену шестерню диференціала DIGGER із 15 зубцями, зіставляючи її форму та розміри зі знятою деталлю.

Що перевірити під час добору

• Призначення: потрібна ведена шестерня диференціала, а не ведуча шестерня, шестерня окремої передачі чи деталь блокування.
• Сумісність техніки: орієнтирами є позначення 195N і потужність 12 к.с., зазначені для цієї моделі.
• Кількість зубців: новий вінець повинен мати 15 зубців і відповідати парній деталі за кроком та формою профілю.
• Посадка: порівняйте діаметр і виконання центрального отвору, наявність буртика, розташування фланця та прилеглі поверхні.
• Габарити: зіставте зовнішній діаметр, загальну висоту, ширину зубчастого вінця та відстань між опорними площинами.

Однакове позначення Z-15 не робить усі шестерні взаємозамінними. П'ятнадцять зубців можуть мати деталі різного призначення, діаметра та способу посадки. Якщо стара шестерня зруйнована й виміряти її неможливо, параметри потрібно звіряти за справною парною деталлю, місцем установлення та ремонтною схемою конкретної коробки передач.

Коли потрібна заміна

Підставою для розбирання та перевірки диференціала є удари, сторонній шум, збільшений люфт і нерівномірна робота передачі. Шестерню замінюють у разі сколів зубців, помітного порушення їхнього профілю, пошкодження посадкового отвору або перекосу в місці встановлення. Використання деталі з такими дефектами погіршує зачеплення та може прискорити зношування сусідніх деталей трансмісії.

Перед установленням потрібно оглянути парну шестерню, посадкові поверхні та розташовані поруч опори. Якщо відповідний зубчастий вінець також пошкоджений, монтаж лише однієї нової деталі не усуне причину шуму й ударів. Усередині корпусу не повинні залишатися уламки зубців, металеві частинки або забруднення, які можуть знову потрапити в зачеплення.

Рекомендації щодо встановлення

Монтаж виконують із дотриманням порядку розбирання коробки передач і розташування всіх штатних дистанційних та опорних деталей. Шестерня повинна встановлюватися без примусового перекосу, вільно обертатися в зібраному механізмі й рівномірно входити в зачеплення. Проміжок і взаємне положення деталей регулюють за вимогами документації конкретного мотоблока; тип та кількість мастильного матеріалу також визначають за інструкцією техніки.

Після складання механізм спочатку прокручують вручну, перевіряючи відсутність заклинювання, різких змін опору та бічного зміщення. Для якісного ремонту недостатньо лише збігу назви: порівняння зубців, посадки, фланця й основних розмірів зі старою шестернею допомагає вибрати відповідну деталь і повернути диференціалу коректну роботу.
