Маховик DIGGER для двигуна 190N/195N, Z-120, D-330 мм

Маховик DIGGER для двигуна 190N/195N, Z-120, D-330 мм

Повний маховик із зубчастим вінцем призначений для дизельних двигунів сімейства 190N/195N, які встановлюють на мотоблоки та іншу малу сільськогосподарську техніку. У позначенні моделі вказані потужнісна група 12/15 к.с., вінець на 120 зубців і розмір D-330 мм. Під час вибору потрібно враховувати всі ці параметри: для двигунів 190N і 195N існують маховики з іншою кількістю зубців та відмінною геометрією, тому самого збігу моделі двигуна недостатньо.

Призначення та конструкція

Маховик установлюється на колінчастий вал і накопичує енергію обертання, підтримуючи рух вала між робочими тактами двигуна. Інерція масивного диска вирівнює обертання та допомагає двигуну проходити ділянки циклу, коли енергія від згоряння пального не передається на колінвал. Деталь також бере участь у запуску: шестерня електростартера входить у зачеплення із зовнішнім зубчастим вінцем і провертає колінчастий вал.

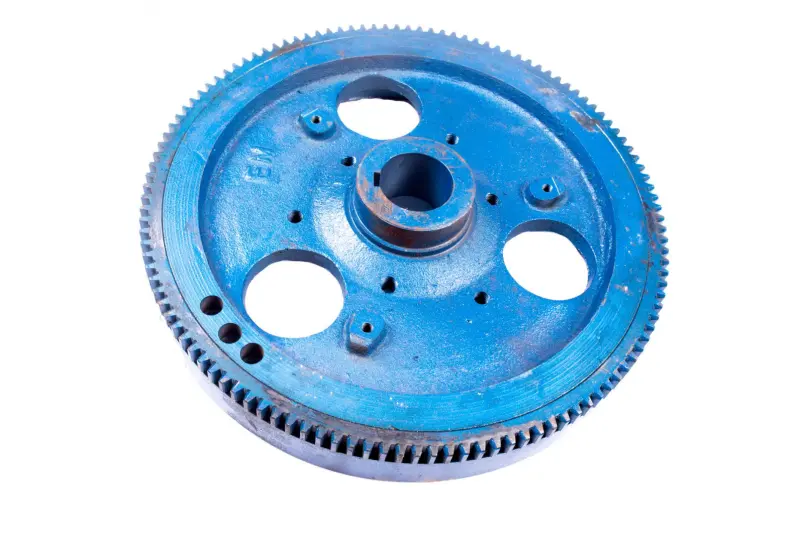

Конструкція має дискову основу, центральну маточину з посадковим отвором і пазом під шпонку, зовнішній зубчастий вінець, три великі технологічні отвори та кілька кріпильних отворів. Ця геометрія впливає на встановлення й розташування маховика відносно суміжних деталей двигуна. Положення маточини, вінця та отворів має відповідати деталі, яку демонтували з техніки.

Що перевірити перед вибором

• Модель двигуна: маховик розрахований на сімейство 190N/195N у виконанні, для якого передбачені параметри Z-120 і D-330 мм.
• Кількість зубців: вінець має 120 зубців. Інша кількість змінює умови зачеплення з приводною шестернею стартера.
• Розмір D-330 мм: звірте його з параметрами демонтованого маховика, адже для тих самих двигунів пропонуються варіанти інших розмірів.
• Посадкова частина: порівняйте діаметр і профіль центрального отвору, розміри шпонкового паза, глибину маточини та її положення відносно диска.
• Геометрія вінця: перевірте ширину, виліт і розташування зубчастої частини. Вінець повинен займати ту саму площину відносно шестерні стартера.
• Отвори та загальний профіль: зіставте їхню кількість, положення й форму зі старою деталлю, не покладаючись лише на індекс двигуна.

У межах сімейства 190N/195N застосовується не один тип маховика. Існують, зокрема, виконання Z-144 із розміром D-320 мм, тому значення Z-120 і D-330 мм є обов’язковими критеріями саме для цієї позиції. Якщо старий маховик збережений, зіставлення двох деталей за посадковими точками, профілем і розмірами дає змогу уникнути помилки під час замовлення.

Коли потрібна заміна

Маховик замінюють у разі появи тріщин на диску або маточині, деформації шпонкового паза, помітного люфту на колінчастому валу, биття, а також зношених, сколотих чи відсутніх зубців вінця. Пошкодження посадки порушує співвісність обертання, а дефекти зубчастої частини заважають нормальному зачепленню стартера. Під час ремонту також перевіряють шпонку, посадкову поверхню колінвала та приводну шестерню стартера, оскільки новий маховик не усуне пошкодження суміжних деталей.

Рекомендації зі встановлення

Старий маховик знімають відповідним знімачем, рівномірно прикладаючи зусилля біля маточини. Удари по диску або вінцю можуть пошкодити деталь і посадкові поверхні. Перед монтажем очистьте місця сполучення, перевірте відсутність задирок і забруднень, сумістіть шпонкові пази колінвала та маточини. Шпонка повинна входити без перекосу, а маховик — сідати щільно, без хитання й бокового люфту.

Кріплення затягують із моментом, установленим виробником конкретного двигуна. Після складання перевіряють вільне обертання, відсутність контакту з нерухомими деталями та правильне положення вінця відносно стартера. Це допомагає зберегти співвісність, коректне зачеплення зубців і рівномірну роботу двигуна після ремонту.
