Тюнінговий барабан зчеплення KOK RIDERS Yamaha JOG 90 3WF / Stels 50 2T

Барабан зчеплення KOK RIDERS для Yamaha JOG 90 3WF і Stels 50 2T

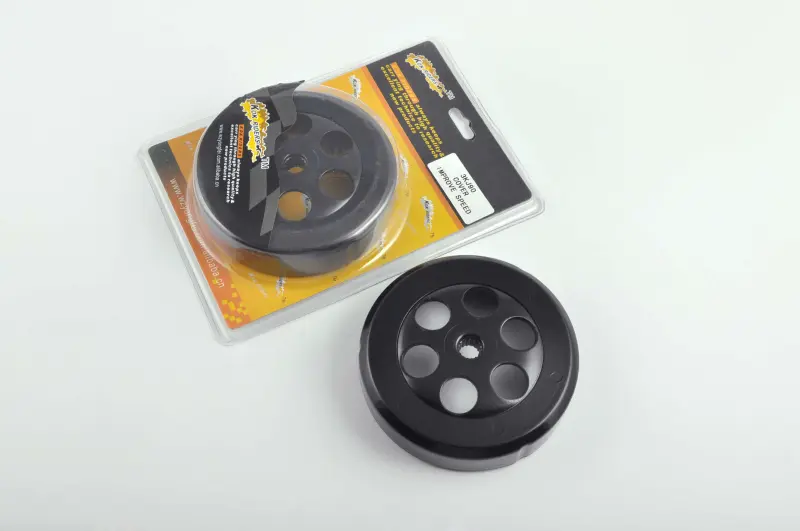

Барабан призначений для автоматичного відцентрового зчеплення скутерів Yamaha JOG 90 із позначенням 3WF, зокрема модифікації CY90, а також двотактних Stels 50. Деталь встановлюється навколо колодок зчеплення та бере участь у передаванні обертання до задньої трансмісії. Це тюнінгове виконання з чорною зовнішньою поверхнею та шістьма круглими отворами на лицьовій частині.

Як барабан працює у зчепленні

Під час роботи двигуна колодки відцентрового зчеплення обертаються всередині барабана. На холостому ходу пружини утримують їх у зведеному положенні. Коли оберти зростають, колодки розходяться, притискаються фрикційними накладками до внутрішньої циліндричної поверхні барабана та починають обертати його. Тому стан цієї поверхні безпосередньо впливає на момент увімкнення зчеплення, характер рушання та передавання тяги.

Барабан замінюють не лише після механічного пошкодження. Підставою для перевірки є глибокі канавки на внутрішній поверхні, нерівномірні сліди контакту, перегрівання, деформація, сторонній шум або вібрація під час рушання. Ривки та прослизання не завжди спричинені однією деталлю: разом із барабаном оглядають колодки, їхні накладки й пружини, задній варіатор і приводний ремінь. Комплексна перевірка допомагає усунути причину несправності, а не лише її прояв.

Що перевірити під час добору

• Модель скутера: виріб заявлений для Yamaha JOG 90 3WF / CY90 і двотактного Stels 50.
• Тип двигуна: ця версія належить до двотактних скутерів; не варто добирати її лише за зовнішньою схожістю з барабаном чотиритактної моделі.
• Робочий діаметр: внутрішня поверхня має відповідати встановленим колодкам зчеплення.
• Посадка: порівнюють діаметр центрального отвору, форму сполучення, глибину чаші та положення барабана відносно колодок.
• Габарити: після монтажу деталь повинна вільно розміщуватися під кришкою трансмісії та не торкатися нерухомих частин.

Перед придбанням доцільно зняти старий барабан і зіставити його посадкові розміри та профіль із новою деталлю. Самого слова JOG у назві скутера недостатньо: у сімействі Yamaha JOG застосовуються різні варіанти трансмісії. Найнадійніші орієнтири для цієї позиції — індекс 3WF, модифікація CY90, двотактна схема двигуна та фактичні розміри демонтованого барабана.

Монтаж і перевірка після ремонту

Монтаж виконують після зняття кришки варіаторного відсіку. Посадкове місце очищують, а внутрішню поверхню барабана й накладки колодок залишають сухими та чистими: мастило в зоні тертя може спричинити прослизання і нестабільне спрацьовування. Перед складанням перевіряють відсутність тріщин, глибоких подряпин і помітного люфту пов’язаних деталей.

Кріплення затягують способом і з моментом, установленими технічною документацією конкретної модифікації скутера. Для утримання барабана застосовують відповідний фіксувальний інструмент, не блокуючи механізм випадковими предметами. Після складання колесо має обертатися без заїдань і контакту з кришкою. Першу перевірку проводять на малій швидкості, оцінюючи плавність рушання, відсутність стороннього шуму та правильне розмикання зчеплення після зниження обертів.

Ця модель підходить для ремонту або налаштування сумісного зчеплення, коли штатний барабан зношений чи потрібне заявлене тюнінгове виконання KOK RIDERS. Точна перевірка індексу двигуна та посадкових параметрів особливо важлива для переобладнаних скутерів, на яких раніше могли встановити деталі іншої версії.
