Тюнінговий барабан зчеплення KOK RIDERS для Yamaha JOG 3KJ

Барабан зчеплення KOK RIDERS для Yamaha JOG 3KJ

Тюнінговий барабан призначений для автоматичного відцентрового зчеплення 50-кубового двотактного скутера Yamaha JOG у модифікації 3KJ. Деталь встановлюється у трансмісії під її бічною кришкою та працює разом із колодками зчеплення. Це модельний компонент: під час вибору потрібно орієнтуватися саме на позначення JOG 3KJ, а не лише на марку скутера чи зовнішню подібність деталей.

Призначення барабана у трансмісії

На холостому ходу пружини утримують колодки зчеплення всередині барабана без постійного контакту з його внутрішньою поверхнею. Зі збільшенням обертів колодки розходяться під дією відцентрової сили, притискаються до барабана та передають обертання далі на трансмісію. Тому стан внутрішньої контактної поверхні безпосередньо впливає на вмикання зчеплення під час рушання та подальшого розгону.

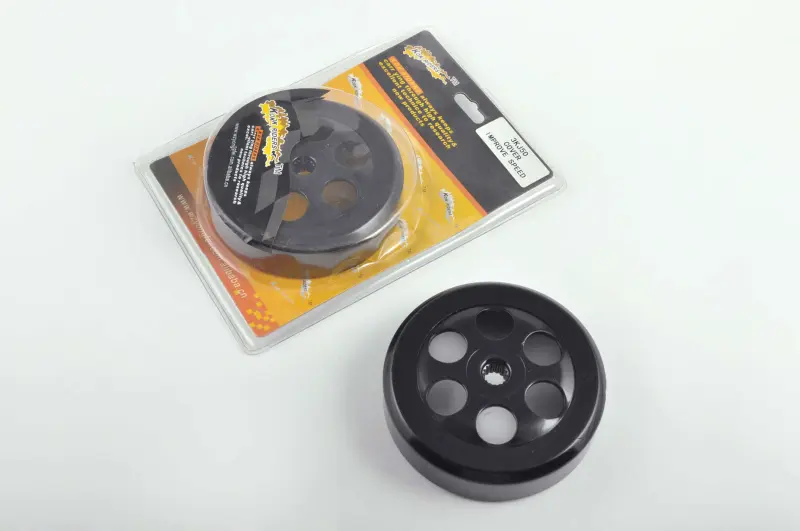

Барабан має чорне виконання та шість круглих отворів на лицьовій частині. Центральна посадкова зона розрахована на встановлення у відповідний вузол Yamaha JOG 3KJ. Деталь є самостійним компонентом зчеплення та не замінює колодки, пружини, ведений шків або приводний ремінь. Під час ремонту ці частини оглядають окремо, адже їхній знос може впливати на роботу трансмісії навіть після встановлення нового барабана.

Коли потрібна перевірка або заміна

Причиною для розбирання вузла можуть бути ривки під час рушання, затримка вмикання, вібрація на старті, сліди перегрівання чи сторонній шум із боку трансмісії. Такі ознаки не вказують лише на одну деталь: разом із барабаном потрібно перевірити колодки та їхні пружини, ведені шківи, ремінь і кріплення. У самого барабана оцінюють внутрішню поверхню, відсутність мастила, глибоких подряпин і пошкоджень, а також внутрішній діаметр за допуском посібника для конкретної версії скутера.

Як правильно підібрати

• Модель: Yamaha JOG.
• Модифікація: 3KJ.
• Клас техніки: японський 50-кубовий скутер із двотактним двигуном.
• Тип деталі: барабан автоматичного відцентрового зчеплення.
• Бренд деталі: KOK RIDERS.
• Виконання: тюнінгова версія, чорний корпус із шістьма круглими отворами.

Перед монтажем варто додатково зіставити посадку, робочий внутрішній діаметр, загальну глибину та розташування центральної частини зі знятим барабаном. Це особливо актуально для скутерів, на яких раніше змінювали зчеплення, ведений шків або весь комплект трансмісії. Збігу лише за назвою JOG без перевірки модифікації 3KJ недостатньо, оскільки в сімействі трапляються різні покоління та варіанти приводних деталей.

Встановлення та обслуговування

Монтаж виконують після зняття кришки трансмісії з фіксацією вузла відповідним інструментом. Внутрішня поверхня барабана та накладки колодок мають залишатися чистими й сухими: мастильні матеріали в зоні тертя порушують нормальний контакт. Одночасно перевіряють вільний рух деталей веденого шківа, стан колодок, пружин і ременя. Кріплення затягують моментом, зазначеним у сервісному посібнику саме для скутера, що обслуговується; випадкове значення для іншої версії JOG застосовувати не можна.

Після складання колесо має обертатися без заїдань, а кришка трансмісії — встановлюватися без контакту з рухомими частинами. Перший запуск проводять із контролем сторонніх звуків, після чого перевіряють вмикання зчеплення під час плавного підвищення обертів. Такий підхід дає змогу оцінити весь комплект взаємодіючих деталей і не пов’язувати поведінку трансмісії лише з новим барабаном.
