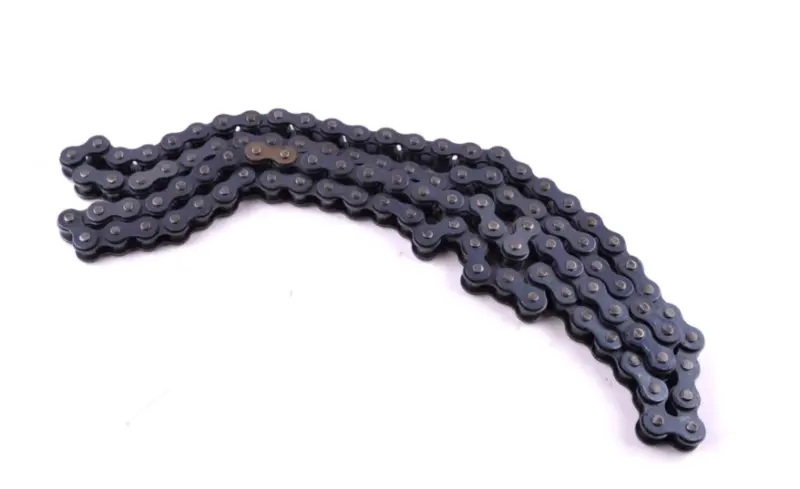

Ланцюг трансмісії FDR 520-104L, 104 ланки, Yamaha/Lifan/ІЖ/Мураха

Трансмісійний ланцюг FDR 520-104L

Приводний роликовий ланцюг передає крутний момент від ведучої зірки до веденої та приводить у рух заднє колесо мототехніки. Виконання 520-104L поєднує типорозмір 520 і довжину 104 ланки. Саме ці два параметри є основними під час добору ланцюга до наявного комплекту зірок.

Ланцюг представлений як варіант для техніки Yamaha, Lifan, ІЖ і вантажного моторолера «Мураха». Зазначення марки або сімейства техніки не означає однакову застосовність до всіх моделей: у межах одного виробника можуть використовуватися різні зірки та різна кількість ланок. Перед придбанням потрібно перевірити посібник з обслуговування конкретної моделі або параметри встановленого приводу.

Що перевірити під час добору

• Типорозмір 520. Новий ланцюг та обидві зірки мають бути розраховані на один розмір. Ланцюг іншої серії не слід установлювати на наявні зірки.
• Кількість — 104 ланки. Звіряйте її із заводською специфікацією техніки або підраховуйте ланки старого ланцюга, якщо конфігурацію приводу раніше не змінювали.
• Кількість зубців зірок. Установлення зірок з іншою кількістю зубців може змінити потрібну довжину ланцюга та доступний діапазон регулювання.
• Модель, рік і модифікація. Для Yamaha та Lifan особливо важливо перевірити точне виконання мотоцикла, а не орієнтуватися лише на назву виробника.

Позначення 104L повідомляє саме кількість ланок, а не виміряну рулеткою довжину старої деталі. Зношений ланцюг поступово видовжується, тому порівняння лише за загальною довжиною може призвести до помилки. Для типорозміру 520 стандартний крок між сусідніми шарнірами становить 15,875 мм.

Коли потрібна заміна

Підставою для перевірки є часта потреба підтягувати ланцюг, помітне видовження, тугий рух окремих ланок, корозія або незвичний шум із боку приводу. Водночас оглядають передню та задню зірки. Нерівномірний профіль, пошкодження чи виражене зношення зубців порушують правильне зачеплення з новим ланцюгом і скорочують строк нормальної роботи всього комплекту.

Ланцюг і зірки працюють як єдина пара тертя, тому стан кожного компонента впливає на решту деталей. За значного зношення виробники мотоциклетних ланцюгів рекомендують міняти ланцюг разом з обома зірками. Такий підхід допомагає отримати правильне зачеплення по всьому колу та уникнути прискореного зношення нової деталі.

Установлення та подальше обслуговування

Під час монтажу перевіряють співвісність зірок і положення заднього колеса, після чого налаштовують провис за інструкцією саме для обслуговуваної моделі. Надмірний натяг створює зайве навантаження на привод, а занадто вільний ланцюг працює з ударами та може нестабільно заходити на зубці. Після первинного регулювання колесо прокручують вручну й контролюють натяг на різних ділянках.

Спосіб з’єднання та тип з’єднувальної ланки визначають перед установленням окремо: наявність замка у складі цієї позиції не підтверджена. Монтаж потрібно виконувати відповідним ланцюговим інструментом із дотриманням вимог виробника техніки. Під час експлуатації ланцюг необхідно очищати, змащувати придатним для його виконання засобом і регулярно перевіряти провис, рухливість шарнірів, стан роликів та зірок.

FDR 520-104L підходить для ремонту приводу, якому потрібні ланцюг серії 520 і рівно 104 ланки. Точна перевірка цих параметрів разом із конфігурацією зірок дає змогу вибрати деталь без прив’язки до приблизної довжини або самої лише назви марки.
