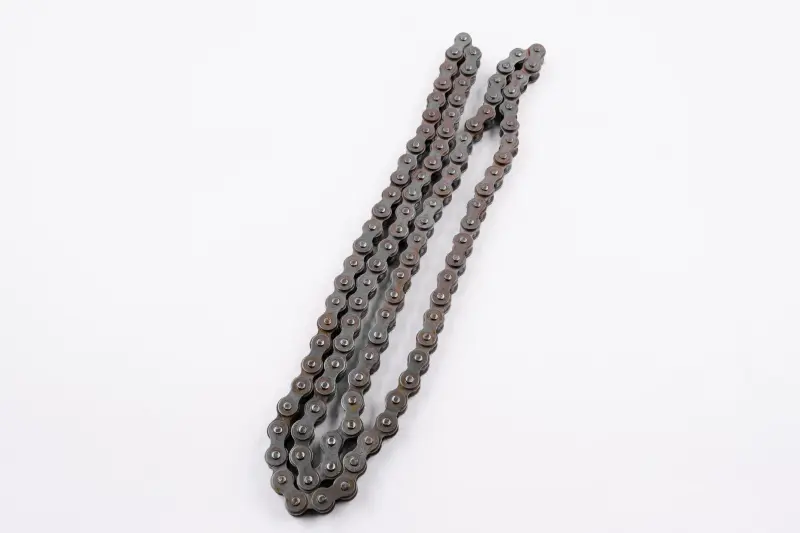

Ланцюг трансмісії FDR 420-100L для Delta, Alpha, Active

Ланцюг трансмісії FDR 420-100L для Delta, Alpha, Active

Приводний роликовий ланцюг передає крутний момент від ведучої зірки до задньої зірки та колеса мопеда. Він призначений для ланцюгової передачі типорозміру 420 і складається зі 100 ланок. Таке поєднання параметрів застосовується на сумісних модифікаціях Delta, Alpha та Active. Ланцюг підходить для заміни зношеної деталі, якщо конструкцією конкретної техніки передбачені саме розмір 420 і довжина 100L.

Ланцюг взаємодіє одразу з двома зірками, тому точна відповідність типорозміру впливає на правильне зачеплення роликів із зубцями. Позначення 100L вказує на кількість ланок, а не на універсальну придатність для всіх версій перелічених мопедів. Під час вибору потрібно врахувати модель, модифікацію, встановлені зірки та доступний діапазон регулювання натягу. Це особливо актуально для техніки, на якій раніше змінювали передатне відношення, задній маятник або інші деталі приводу.

Що перевірити під час добору

• Розмір ланцюга — 420. Він має відповідати передній і задній зіркам. Зовні подібний ланцюг іншого розміру не є придатною заміною.
• Довжина — 100 ланок. Звірте потрібну кількість ланок із настановою до мопеда або перерахуйте їх на демонтованому ланцюзі, якщо конфігурацію приводу не змінювали.
• Застосування. Назви Delta, Alpha та Active охоплюють декілька виконань техніки, тому додатково зіставте типорозмір штатного ланцюга, кількість ланок і параметри встановлених зірок.
• Спосіб з’єднання. Заздалегідь визначте потрібний для вашої конструкції з’єднувальний вузол та інструмент. Тип з’єднувальної ланки та її наявність у наборі для цієї позиції окремо не підтверджені.

Конструкція містить внутрішні й зовнішні пластини, пальці та ролики, які входять у зачеплення із зубцями зірок. За правильного добору й регулювання ланцюг рухається заданою траєкторією та передає тягу задньому колесу під час розгону і руху з постійною швидкістю. Його стан безпосередньо пов’язаний із функціонуванням усієї ланцюгової передачі: надмірне провисання, тугий рух окремих ланок або помітне видовження порушують нормальне зачеплення.

Встановлення та регулювання

Перед монтажем огляньте обидві зірки. Загострені, загнуті або нерівномірно спрацьовані зубці, бічний знос і порушення співвісності потрібно усунути до встановлення нового ланцюга. За вираженого спрацювання ланцюг і зірки доцільно міняти одночасно: нова деталь на зношених зубцях швидше набуває нерівномірного ходу. Також перевірте справність натягувачів, положення заднього колеса та вільне обертання приводу.

Після з’єднання ланцюга встановіть провисання відповідно до настанови саме для вашої моделі. Регулювальні позначки з обох боків маятника мають відповідати правильному положенню заднього колеса. Потім повільно прокрутіть колесо та перевірте натяг у декількох положеннях: це допомагає виявити ділянку з тугим рухом або неоднаковий натяг. Надто сильне натягування збільшує навантаження на деталі приводу, а зайве провисання може спричинити удари ланцюга й порушення зачеплення. За відсутності відповідного інструмента або досвіду встановлення варто доручити фахівцеві з мототехніки.

Контроль стану та обслуговування

Підставою для заміни є помітне видовження, ланки, що заїдають, пошкоджені пластини чи ролики, корозія та сторонній шум, який не зникає після правильного регулювання й обслуговування. Граничні значення провисання та зносу визначає виробник конкретного мопеда. Якщо натягувачі наблизилися до межі регулювання, звичайного підтягування вже може бути недостатньо.

Для стабільної роботи ланцюг регулярно очищують від забруднень, змащують відповідним засобом для мотоциклетних ланцюгів і перевіряють його провисання. Періодичність залежить від умов експлуатації та вимог настанови до техніки. Після поїздок брудними або мокрими дорогами стан приводу варто контролювати частіше. FDR 420-100L є предметним варіантом для ремонту Delta, Alpha або Active тоді, коли перевірка підтверджує ланцюг розміру 420 завдовжки 100 ланок.
