Прокладка головки циліндра 4T CB250 OHC 165FMM mod.A

Прокладка головки циліндра 4T CB250 OHC 165FMM mod.A

Прокладка призначена для встановлення між циліндром і головкою чотиритактного двигуна CB250 із позначенням OHC 165FMM. Вона ущільнює місце з’єднання деталей двигуна, допомагає утримувати тиск газів у камері згоряння та відокремлює передбачені конструкцією канали від зовнішнього середовища. Деталь використовують під час ремонту верхньої частини двигуна, зняття головки циліндра або усунення наслідків порушення герметичності цього стику.

Призначення та конструкція

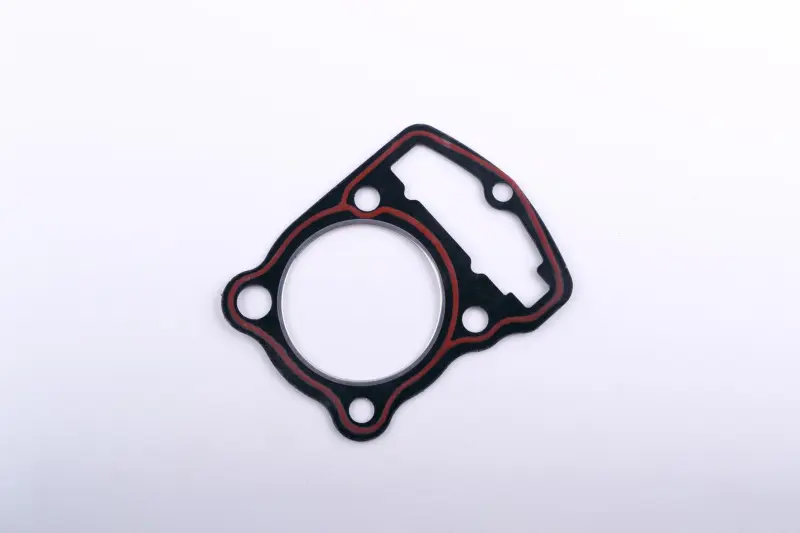

Форма прокладки відповідає компонуванню версії mod.A: вона має великий круглий отвір циліндра, отвори під кріплення та окремі вікна для каналів головки. На поверхні виконаний додатковий червоний ущільнювальний контур. Така конфігурація дає змогу розташувати деталь на площині роз’єму, не перекриваючи штатні проходи. Повне збігання всіх отворів особливо важливе, адже прокладка працює належним чином лише за відповідності циліндру та головці конкретної модифікації.

Справне ущільнення стику потрібне для нормального формування компресії. Пошкодження прокладки, сліди прориву газів або негерметичність біля головки можуть супроводжуватися ускладненим запуском, нестабільною роботою двигуна, зниженням тяги чи появою слідів мастила на площині з’єднання. За таких ознак потрібна діагностика, оскільки подібні прояви можливі й за інших несправностей верхньої частини двигуна.

Як перевірити сумісність

Основні орієнтири для підбору — чотиритактна схема, сімейство CB250, позначення двигуна OHC 165FMM та виконання mod.A. Самого збігу робочого об’єму недостатньо: двигуни однакової кубатури можуть відрізнятися формою камери, розташуванням шпильок і конфігурацією каналів. Перед монтажем зіставте нову прокладку зі знятою деталлю та сполучними поверхнями.

• Звірте позначення двигуна та варіант mod.A з документацією мотоцикла.
• Перевірте зовнішній контур, діаметр і розташування центрального отвору.
• Зіставте кількість і положення отворів під кріплення.
• Переконайтеся, що вікна каналів збігаються та не перекриті краями прокладки.
• Перевірте орієнтацію деталі до встановлення головки й затягування кріплення.

Якщо стара прокладка зруйнована і не дає змоги точно порівняти форму, підбір виконують за циліндром та головкою. Однакова назва мотоцикла не виключає відмінностей між роками випуску, партіями двигунів і раніше встановленими деталями. Тому конфігурація посадкової площини має таке саме значення, як позначення сімейства мотора.

Встановлення під час ремонту двигуна

Перед складанням залишки попереднього ущільнення видаляють з обох сполучних поверхонь, не пошкоджуючи їх. Площини мають бути чистими, без задирок і частинок старої прокладки. Головку та циліндр перевіряють на деформацію, особливо якщо двигун раніше перегрівався або спостерігався прорив газів. Нову прокладку вкладають у правильному положенні, не зміщуючи відносно шпильок і каналів.

Кріплення головки затягують у послідовності та із зусиллям, установленими виробником конкретного двигуна. Рівномірне притискання по всій площі потрібне для правильної роботи ущільнення; довільний порядок або надмірне зусилля здатні спричинити перекіс і повторну негерметичність. Додаткові ущільнювальні засоби застосовують лише тоді, коли це прямо передбачено інструкцією з ремонту двигуна.

Прокладка CB250 OHC 165FMM mod.A призначена для планового складання після обслуговування головки, заміни циліндра та ремонту з’єднання з ознаками витоку або прориву газів. Точна перевірка конфігурації до початку робіт допомагає уникнути повторного розбирання та вибрати виконання, що відповідає встановленому мотору.
