Лапка перемикання передач Shineray XY 250GY-6B, Viper V250VXR, Irbis XR250R GBX

Лапка перемикання передач для Shineray, Viper та Irbis

Лапка перемикання передач GBX призначена для мотоциклів Shineray XY 250GY-6B, Viper V250VXR та Irbis XR250R. Зовнішній важіль установлюється на шліцьовий вал коробки передач і передає рух стопи механізму вибору передачі. Деталь підходить для заміни погнутої лапки, важеля з пошкодженими шліцами або зношеною опорою під носок взуття.

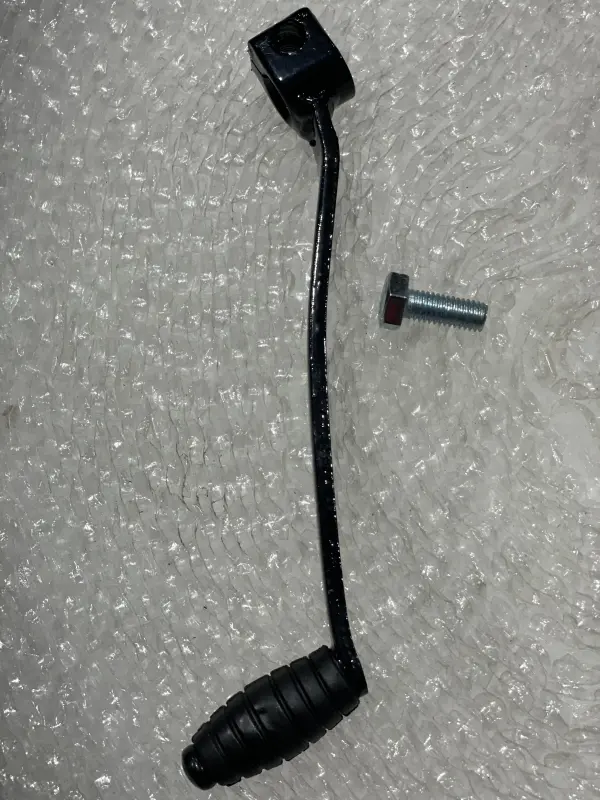

Конструкція складається з видовженого вигнутого важеля, затискної головки для посадки на вал і складаного наконечника під ногу. Ребриста накладка на наконечнику створює виразний контакт із взуттям, а шарнір дає йому змогу відхилятися під зовнішнім впливом і повертатися у робоче положення. Чорне покриття відповідає зовнішньому вигляду деталі та допомагає зберегти охайне оформлення мотоцикла після ремонту.

Підтверджені параметри

• Призначення: зовнішня лапка механічного перемикання передач мотоцикла.
• Довжина: 175 мм.
• Посадка: отвір кріпильної головки діаметром 11 мм, 23 шліци.
• Ширина опори під ногу: 40 мм.
• Сумісні моделі: Shineray XY 250GY-6B, Viper V250VXR та Irbis XR250R.
• Виконання наконечника: складана опора з ребристою накладкою.

Як перевірити сумісність перед установленням

Самого збігу робочого об’єму двигуна недостатньо: у зовні подібних мотоциклів можуть відрізнятися діаметр вала, кількість і профіль шліців, форма важеля, його виліт та положення опори відносно підніжки. Перед вибором зіставте стару лапку з параметрами нової деталі: довжиною 175 мм, посадковим отвором 11 мм, кількістю шліців 23 і шириною наконечника 40 мм. Також перевірте повне позначення моделі мотоцикла, адже різні модифікації однієї серії можуть мати відмінності.

Форма й виліт важеля визначають, де розташується наконечник відносно підніжки. Правильно підібрана лапка не повинна змушувати водія неприродно вивертати стопу або надмірно підіймати її для перемикання. До остаточної фіксації варто приміряти деталь на валу та вибрати положення, у якому рухи вгору і вниз виконуються вільно, а важіль не торкається кришки двигуна та інших розташованих поруч частин.

Коли потрібна заміна

Приводом для перевірки є помітний люфт на валу, прокручування посадкової головки, погнута форма важеля, пошкодження наконечника або нестабільне положення лапки. Зношені шліци погіршують передавання руху на вал, а деформований важіль змінює звичну траєкторію стопи. Якщо кріплення залишається ослабленим після правильної затяжки, потрібно перевірити стан шліців як на лапці, так і на самому валу.

Перед монтажем мотоцикл установлюють стійко та унеможливлюють випадковий рух. Посадкову частину вала очищають, після чого лапку розміщують під зручним кутом, не забиваючи її ударами. Затискна головка має повністю сісти на шліцьову ділянку, а стяжний болт — надійно утримувати з’єднання. Болт затягують справним інструментом без перевищення зусилля, передбаченого виробником мотоцикла.

Після встановлення слід вручну перевірити хід лапки в обох напрямках, відсутність контакту з кришкою двигуна та повернення складаного наконечника. Потім на нерухомому мотоциклі перевіряють послідовне вмикання передач. Така контрольна перевірка допомагає вчасно виявити неправильний кут установлення, неповну посадку на шліци або недостатню фіксацію до початку поїздки.
