Лапка кікстартера GBX 4T CB/CG 150/250, вигнута з виносом

Лапка кікстартера GBX для 4T CB/CG 150/250

Вигнута лапка з виносом призначена для ножного запуску мотоциклетного двигуна. Вона встановлюється на вал кікстартера та передає зусилля від ноги до механізму запуску. Деталь розрахована на застосування в техніці сімейства CB/CG з позначеннями 150/250, однак перед замовленням потрібно перевірити виконання конкретного двигуна й посадкового вала: у межах однієї серії можуть використовуватися різні варіанти важелів.

Конструкція та призначення

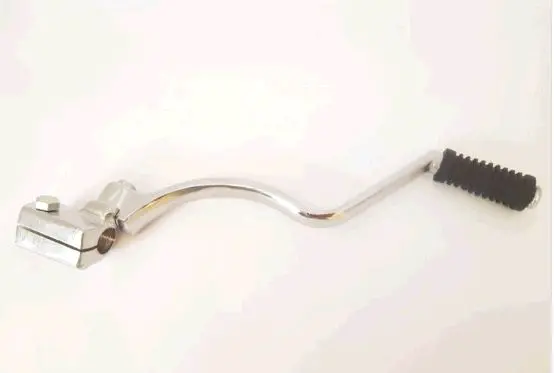

Важіль має виразний вигин і винесену натискну частину. Така геометрія задає положення лапки відносно картера двигуна та інших деталей мотоцикла, залишаючи місце для руху ноги під час запуску. На кінці встановлена чорна рифлена гумова накладка: вона утворює зручну контактну площадку та допомагає взуттю впевненіше триматися під час натискання. Сріблястий важіль поєднаний із кріпильною головкою, яка охоплює вал кікстартера.

Посадкова частина виконана як затискне з’єднання зі стяжним болтом. Після встановлення болт фіксує лапку на валу, щоб зусилля передавалося механізму запуску без вільного провертання. Справний важіль повинен сидіти щільно, зберігати правильну траєкторію руху та не торкатися картера, рами, підніжки чи інших розташованих поруч деталей.

Практичні переваги

• Вигнута форма з виносом розташовує натискну частину на відстані від посадкового місця та залишає простір для повного ходу.
• Рифлена гумова накладка створює стійку опору для взуття й робить натискання більш контрольованим.
• Затискне кріплення зі стяжним болтом дає змогу надійно зафіксувати важіль на відповідному валу кікстартера.

Як перевірити сумісність

Позначень CB/CG і 150/250 недостатньо для вибору без перевірки старої деталі. Порівняйте діаметр посадкового вала, профіль і кількість шліців, глибину посадкової частини, спосіб затягування, загальну довжину важеля, напрямок вигину та величину виносу. Також зіставте положення гумової площадки відносно двигуна. Нова лапка має встановлюватися без розточування, ударної посадки та примусового суміщення шліців, що не збігаються.

Окремо перевірте вільний простір уздовж усієї дуги переміщення. Надто прямий важіль, інший винос або відмінне положення посадкової головки можуть спричинити контакт із сусідніми деталями чи зробити запуск незручним. Якщо стара лапка збереглася, найзручніше порівняти обидві деталі поруч: місця кріплення, вигин і розташування натискної площадки повинні відповідати конфігурації мотоцикла.

Встановлення та перевірка

Перед монтажем очистьте посадковий вал і огляньте його шліци. Сильно зім’яті або зірвані грані не забезпечать надійної фіксації навіть із новою лапкою. Важіль потрібно повністю посадити на сумісні шліци, вибрати правильний початковий кут і рівномірно затягнути стяжний болт. Не варто компенсувати невідповідність надмірним зусиллям затягування: це може пошкодити кріпильну частину або вал.

Після монтажу кілька разів перемістіть лапку рукою при вимкненому двигуні. Перевірте відсутність бокового люфту, вільного провертання та контакту з іншими деталями. Потім виконайте пробний запуск, контролюючи стійкість гумової площадки й повернення механізму. Лапка GBX підходить для відновлення штатного ножного запуску, коли попередній важіль зігнутий, пошкоджений, погано утримується на валу або має зношену контактну площадку.
