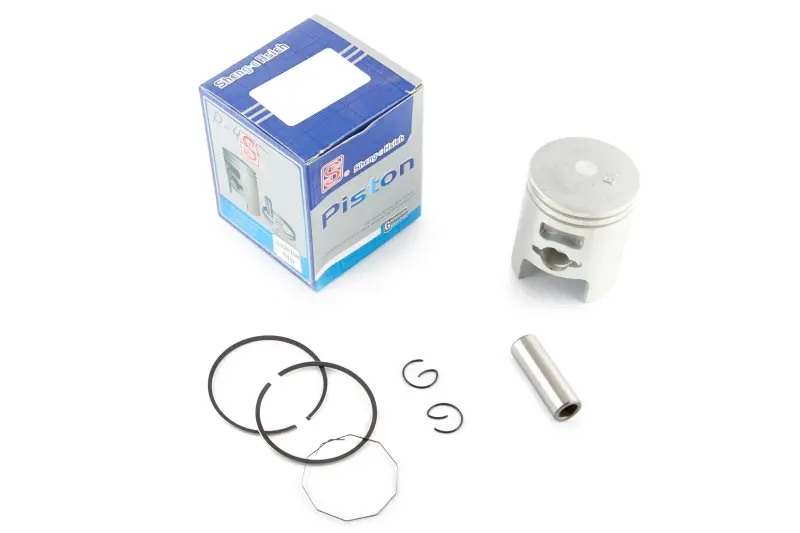

Поршень Honda DIO 62 STD Ø43,00 SEE

Поршень Honda DIO 62 STD Ø43,00 SEE

Поршень діаметром 43,00 мм призначений для ремонту циліндро-поршневої групи скутерів Honda DIO з відповідною конфігурацією двигуна. Позначення STD вказує на стандартний розмір: деталь добирають для циліндра з номінальним діаметром, а не для розточування під збільшений ремонтний поршень. У товарних характеристиках також зазначено поршневий палець діаметром 10 мм. Обидва розміри потрібно перевіряти разом, адже належність до сімейства Honda DIO сама по собі не підтверджує відповідність конкретній модифікації.

Призначення та робота деталі

У циліндрі поршень здійснює зворотно-поступальний рух, бере участь у стисканні паливоповітряної суміші та через палець передає зусилля шатуну. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан спряжених поверхонь безпосередньо пов’язаний із компресією, запуском двигуна та стабільністю його роботи. Канавки під два кільця, отвір під палець і вікна у спідниці визначають посадку деталі та мають відповідати циліндру й демонтованому поршню.

Такий поршень використовують під час відновлення двигуна після зношення спідниці та кільцевих канавок, появи задирів, пошкодження днища або зниження компресії. Установлення нового поршня не усуває дефекти зношеного циліндра автоматично. Перед ремонтом циліндр вимірюють і перевіряють стан його поверхні: за помітного вироблення, овальності чи пошкоджень може знадобитися обробка під інший розмір або заміна циліндра.

Що перевірити під час добору

• Діаметр поршня: 43,00 мм; значення має відповідати фактичному розміру циліндра після вимірювання.
• Розмірна група: STD, тобто стандартний, не збільшений ремонтний розмір.
• Діаметр пальця: 10 мм; потрібна відповідність шатуну та встановленій конфігурації кріплення.
• Застосування: Honda DIO; у характеристиках товару зазначені варіанти з позначенням 50/62 см³.
• Геометрія: порівнюють загальну висоту, відстань від осі пальця до днища, форму спідниці, розташування вікон і канавок під кільця.
• Спряжені деталі: перевіряють стан циліндра, пальця, посадки у верхній головці шатуна та стопорних канавок.

Особливо уважно слід відрізняти цей поршень від зовні близької версії Honda DIO 62 із пальцем 12 мм. Поршні з пальцями 10 і 12 мм не є взаємозамінними без відповідності іншим деталям кривошипно-шатунного механізму. Позначення DIO 62 і діаметр 43 мм не замінюють перевірку пальця, висоти та розташування вікон.

Підготовка та встановлення

Монтаж виконують на чистому розібраному двигуні після перевірки стану циліндра й шатуна. До складання контролюють вільну посадку пальця, стан стопорних пазів, відповідність кілець канавкам і допустимий зазор кілець у циліндрі. Кільця встановлюють без перекручування та надмірного розведення, суміщаючи їхнє положення з передбаченими фіксаторами в канавках. Стопорні кільця пальця мають повністю увійти у свої пази: неповна фіксація здатна спричинити контакт пальця зі стінкою циліндра.

Під час установлення зберігають правильну орієнтацію поршня відносно впускних і випускних вікон, орієнтуючись на розташування вікон спідниці та конструкцію знятої деталі. Циліндр насувають без ударного навантаження, попередньо переконавшись, що кільця стиснуті й не впираються краями у вікно. Після складання колінчастий вал прокручують вручну, перевіряючи плавність ходу та відсутність заклинювання.

Поршень SEE STD Ø43,00 підходить для планового відновлення Honda DIO 62 лише за збігу всіх посадкових параметрів. Для впевненого вибору зіставте виміряний циліндр, діаметр пальця 10 мм і геометрію старого поршня. Такий підхід допомагає зібрати циліндро-поршневу групу без помилкового поєднання стандартних і ремонтних розмірів.
