ЦПГ Honda Dio ZX 50 з головкою Ø40, палець 12 мм, SEE Taiwan

ЦПГ Honda Dio ZX 50 з головкою SEE Taiwan

Комплект призначений для ремонту двотактного двигуна скутера Honda Dio об’ємом 50 см³. Він поєднує циліндр діаметром 40 мм, поршень під палець 12 мм і головку циліндра, тому підходить для комплексного відновлення поршневої частини мотора. Такий варіант доречний у разі зношення поверхні циліндра, пошкодження поршня або кілець, зниження компресії, а також після несправності, що зачепила кілька сполучених деталей одночасно.

Циліндр утворює робочу поверхню для руху поршня, поршневі кільця ущільнюють простір над поршнем, а палець з’єднує поршень із шатуном. Головка закриває циліндр з боку камери згоряння. Узгоджена робота цих деталей впливає на компресію, запуск двигуна, стабільність холостого ходу та тягу під навантаженням. Деталі з одного комплекту спрощують складання: майстрові не потрібно окремо добирати циліндр, поршень і головку за основними приєднувальними параметрами.

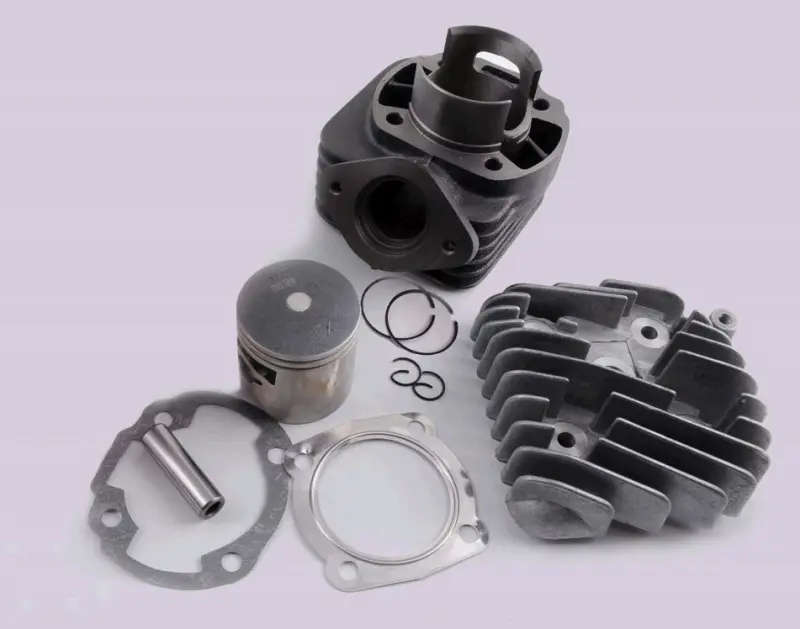

Склад і конструкція

• циліндр із зовнішніми ребрами охолодження;
• головка циліндра з розвиненим оребренням;
• поршень діаметром 40 мм;
• поршневий палець діаметром 12 мм;
• поршневі кільця та стопорні кільця пальця;
• прокладки для складання циліндрової частини двигуна.

Комплект розрахований на двотактні Honda Dio 50. Для цієї позиції підтверджена сумісність із сімействами AF27/AF28, зокрема Super Dio, Dio SR, Dio ZX, Dio XR Baja та Dio Fit, а також AF34/AF35 — Live Dio, Dio SR, Dio ZX, Dio Cesta і Dio ST. Самої комерційної назви скутера для вибору недостатньо: перед установленням потрібно визначити код двигуна або модифікацію рами й перевірити конфігурацію демонтованих деталей.

Що звірити перед вибором

Основні параметри добору — діаметр циліндра 40 мм і поршневого пальця 12 мм. Додатково порівнюють розташування кріпильних отворів, форму основи циліндра, конфігурацію впускного та випускного каналів, посадку головки й контури прокладок. Це особливо актуально для скутерів, які вже ремонтували: встановлений двигун або його окремі деталі можуть відрізнятися від штатного оснащення конкретного року випуску.

Якщо старі колінвал, шатун і підшипники залишаються в двигуні, до складання перевіряють їхній люфт і стан посадкових поверхонь. Нова ЦПГ не усуває несправності кривошипно-шатунного механізму, системи змащення чи негерметичність картера. Причину попереднього пошкодження слід визначити заздалегідь, інакше відремонтована поршнева частина знову працюватиме в несприятливому режимі.

Рекомендації зі встановлення

Монтаж виконують на очищені та рівні привалювальні поверхні. Поршневі кільця встановлюють у призначені канавки з правильним розташуванням замків, а стопорні кільця пальця повністю заводять у посадкові канавки. Перед остаточним затягуванням перевіряють вільне переміщення поршня та відсутність контакту між рухомими деталями. Кріплення головки й циліндра затягують рівномірно, дотримуючись послідовності та моменту із сервісної документації відповідного двигуна.

Після складання потрібно повернути на місце всі частини охолодження, переконатися в нормальній подачі мастила, герметичності з’єднань і відсутності стороннього шуму. Перші запуски проводять із контролем роботи мотора, не допускаючи тривалого високого навантаження до перевірки результату ремонту. ЦПГ SEE Taiwan з головкою підходить для повного обслуговування Honda Dio ZX 50, коли потрібно замінити циліндр, поршневий комплект і верхню частину циліндра як узгоджений набір.
